随着工业4.0时代的到来，作为自动化设备不可或缺的组成部分，FA零部件行业近年得到了飞速发展。面对庞大的市场需求，良好的客户体验是核心竞争力之一。建设现代化的配送中心以加快订单响应时间、提升发货准确性显得势在必行。本文以某FA零部件工厂仓储物流配送中心建设项目为例，阐述该行业配送中心的规划设计过程和要点。

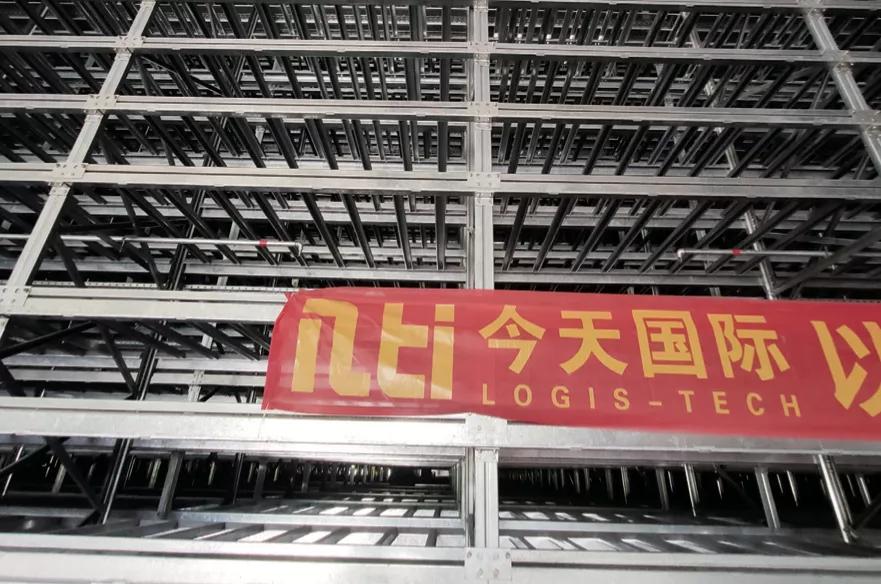

某 FA 零部件仓储物流配送中心实际场景图
一、行业背景
“工业4.0”和“中国制造2025”概念的提出后，经过近几年的飞速发展，制造业对自动化、智能化生产模式的需求日益增长，未来的工业生产将走向高度自动化和智能化。FA（Factory Automation，工厂自动化）零部件作为自动化设备不可或缺的组成部分，具备广阔的发展空间。
通过实地调研了解到，目前该行业国内外各大厂商的仓储物流作业模式，大多为人工仓，规模较大的厂商具备少量的信息化管理，采用了平库+货位管理的存储方式，拣选方式一般是通过PDA指导作业人员到货架取货的、人到货拣选模式，在效率和准确性方面都难以满足该行业的快速发展需求。
当前FA零部件行业仓储物流的主要痛点为用人多、找货难、效率低，具体体现在：库位利用率不高；订单响应不及时；绩效管理难，主要通过人工计数来管理整体的绩效，管理精细度不足。
二、系统方案的规划设计
以下通过某FA零部件仓储物流配送中心实际案例的规划设计过程为例，从设计工具、调研和数据分析、方案设计、系统设计难点四个方面进行阐述。
1.设计工具

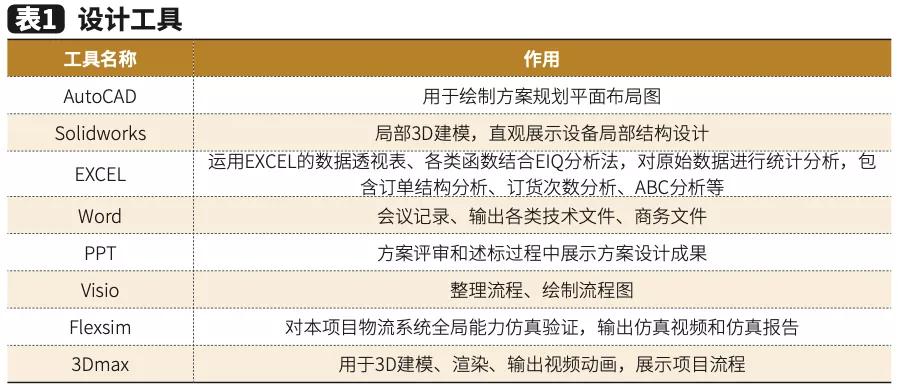

系统方案涉及到的设计工具主要包括AutoCAD、Solidworks、EXCEL、Word 、Visio、Flexsim、3Dmax等，具体情况见表1。
2.调研和数据分析
通过现场实地调研，总结调研内容并形成调研报告。通过原始数据分析，提取对设计方案有利的分析结论。
（1）库存容量分析

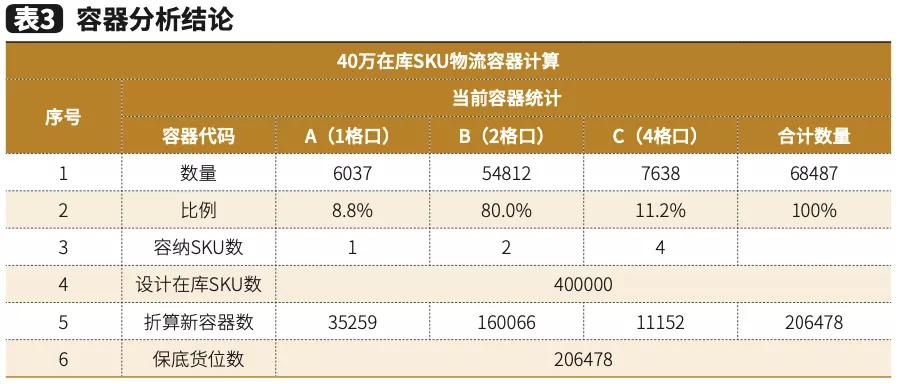

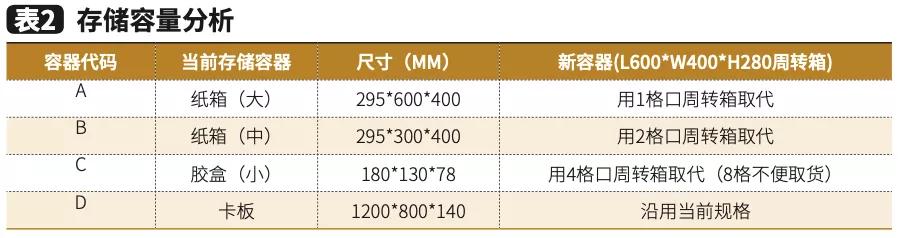

存储容量分析，如表2。容器分析结论，如表3。
（2）订单结构分析
通过对某时间段的销售数据进行分析得出，订单结构具有如下特性：
- 订单长度1～200行/单不等
- 单行订单占47.8%
- 10行及以下订单累积占比92.9%
- 11～20行以上订单占比4.9%
- 21行以上订单2.2%

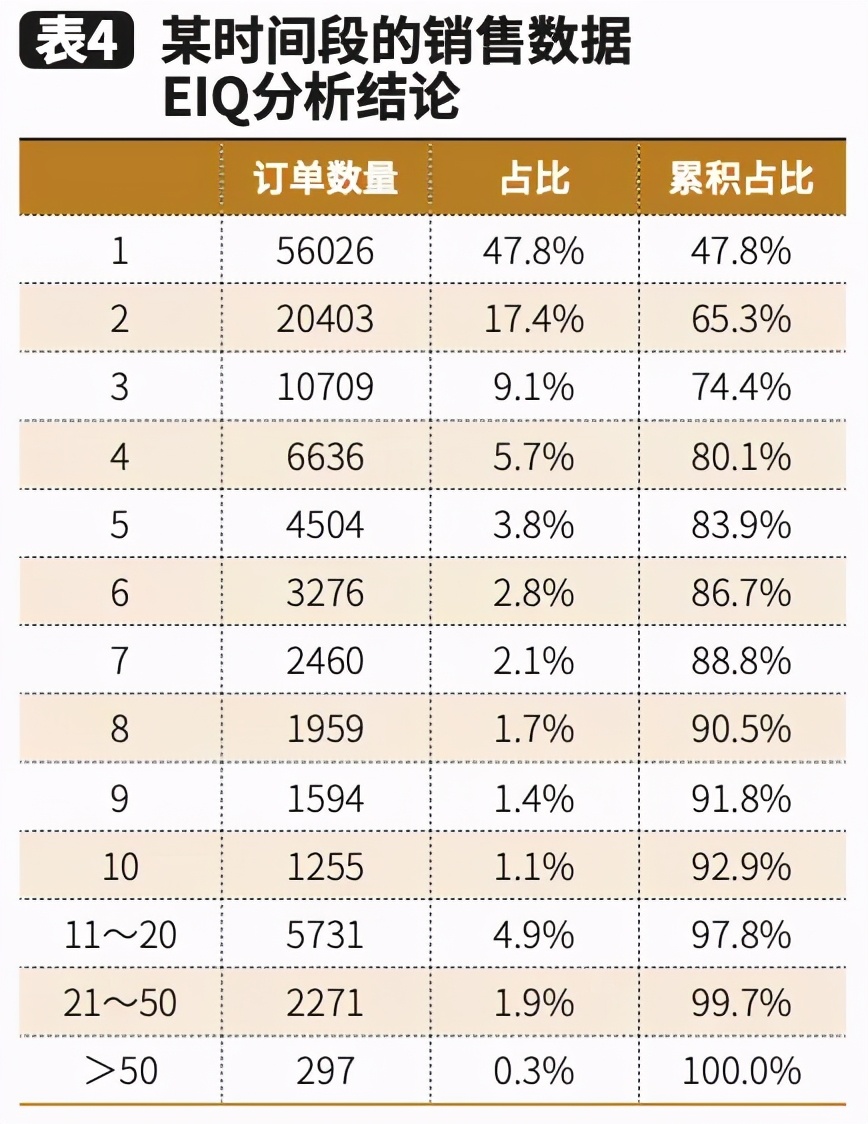

某时间段的销售数据EIQ分析结论，如表4。
（3）SKU特性分析
- 存储物料多为金属件，物料尺寸小，密度大
- 单品规库存深度浅，绝大部分品规不足一箱
- SKU数量大
- ABC分类不明显，出库离散、随机性强

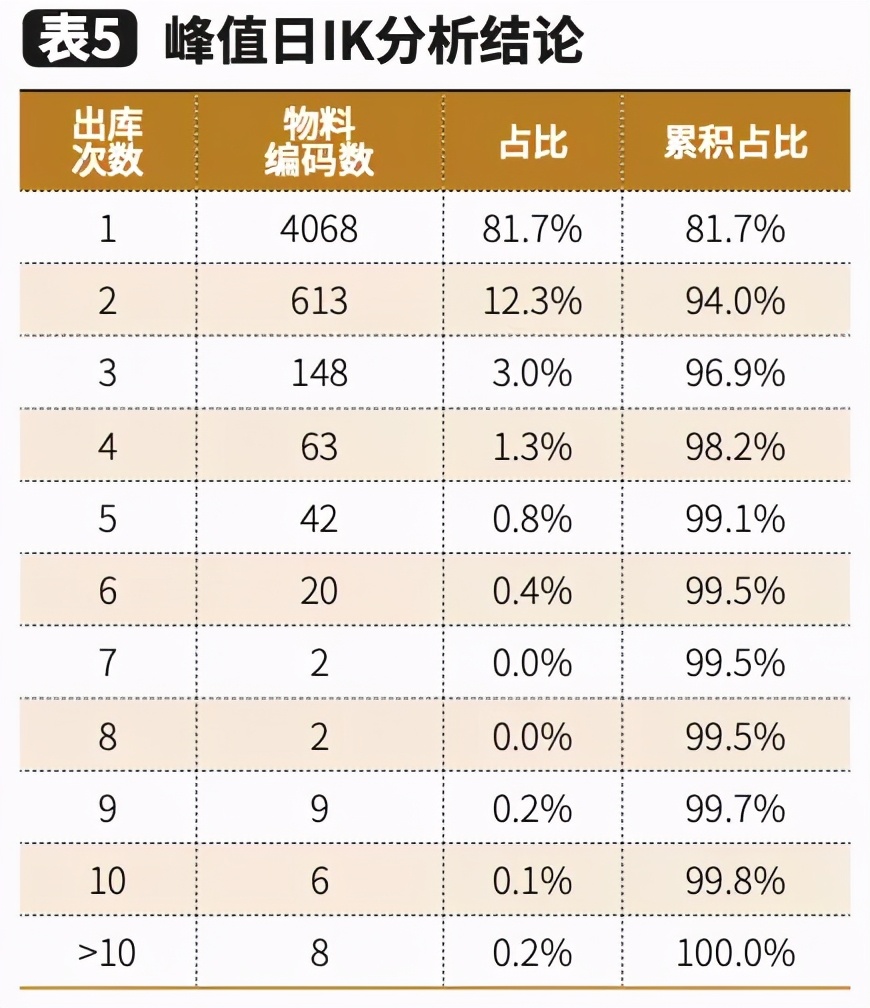

峰值日IK分析结论，如表5。
3.方案设计
（1）库区系统规划
①货位设计
根据现场调研报告和数据分析结论可知，本案设计SKU数为40万个，货位数约21万个。即：货位数远小于SKU总数，且数据分析结论表明各SKU出库离散、随机性强，若货架采用多深位设计，会导致出库时设备频繁移库，从而造成能源浪费，因此货架采用了单深货位设计。
②存取方案设计
基于单深货位设计前提，在库区存取方案规划设计阶段，设计团队综合对比了多种解决方案，包括Miniload堆垛机、多层穿梭车、堆垛机+多层穿梭车、四向穿梭车等方案。在对系统效率、设备可靠性等关键指标进行加权评估后，最终采用了四向穿梭车的库区系统解决方案。
③可靠性和扩展性验证

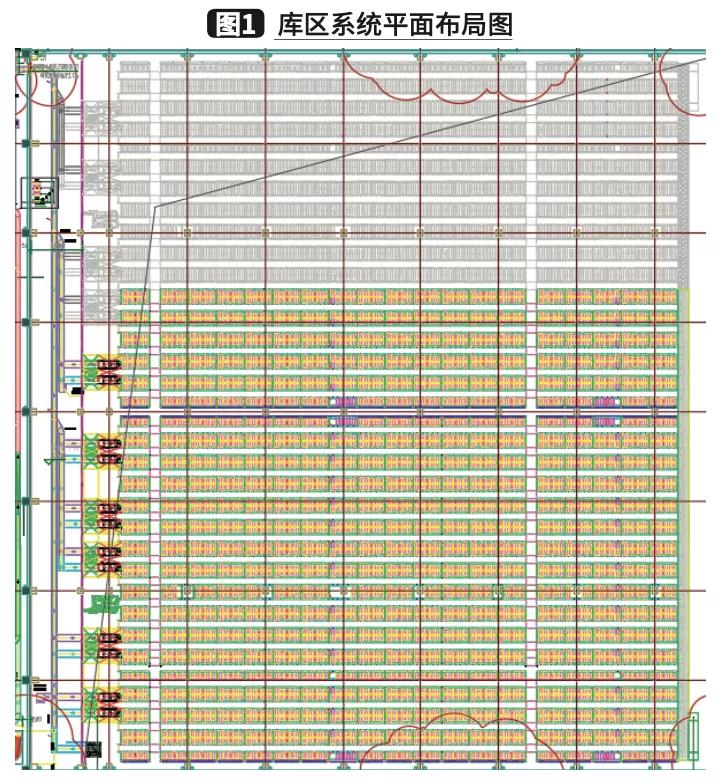

在21米可用净空且不可调整的仓库建筑条件下，四向车方案即能保证单深位设计前提下满足23万以上货位数，又能满足入出库效率需求，且具备一定的扩展性。对于四向穿梭车系统的可靠性方面，设计团队通过对设备厂商的调研、对现有的四向车项目进行实地调研考察、查看各个现有项目系统故障日志等方法，得出结论：当前四向穿梭车技术已经成熟，可靠性和可用性方面满足FEM9.221和JBT 7016-1993标准。库区系统平面布局图，如图1。
（2）拣选系统规划

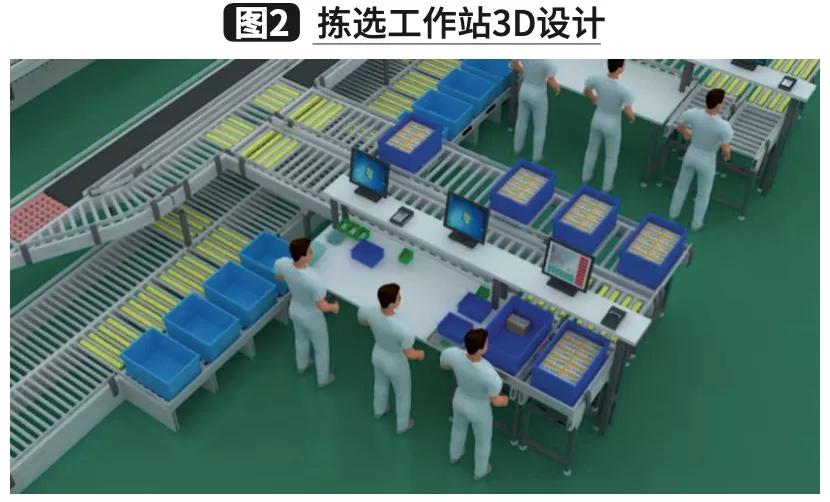

拣选工作站集拣选、检验、包装、播种功能为一体，结合图形指导系统和DPS系统，处理能力可达240订单行/小时。系统可以自动供给库存箱和播种箱，每个工作站配置2个拣选位置，保证拣选作业无需等待，充分发挥作业人员的工作效率。同时，拣选工作站充分了考虑人机工程学，在地面设置了抗疲劳垫，为操作人员提供较为舒适的工作环境。拣选工作站3D设计，如图2。
（3）其他硬件系统规划
除库区系统和拣选系统以外，还规划设计了其他硬件系统，包含1套窄带高速分拣系统、1套DPS灯光集单系统、42套复核包装系统、1整套万向球自动分拣系统等。
（4）信息系统设计

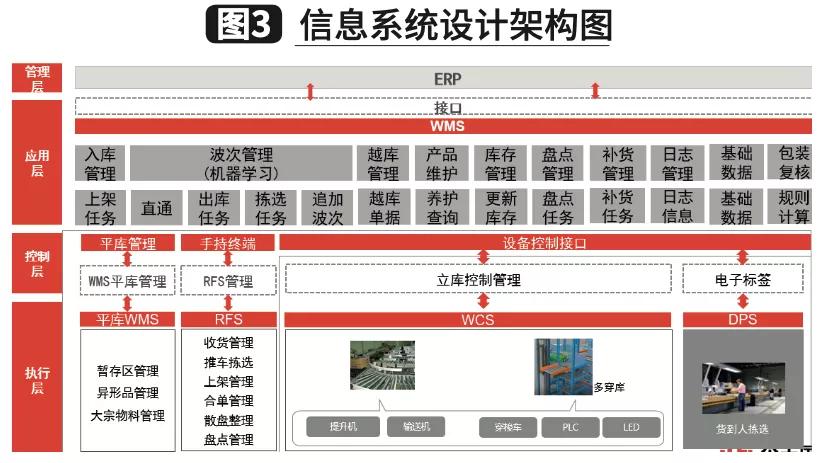

系统总体设计架构分为三层进行管理即执行层、控制层、应用层（如图3）。为实现统一录入、统一存储、统一展现，本项目通过 WMS 物流综合管理系统对数据管理功能、设备控制管理功能进行统一集成。WMS 物流综合管理系统通过接口与上位系统进行集成，与上位系统（ERP）通过以太网进行连接，实现各系统无缝集成、实时互通、资源共享。

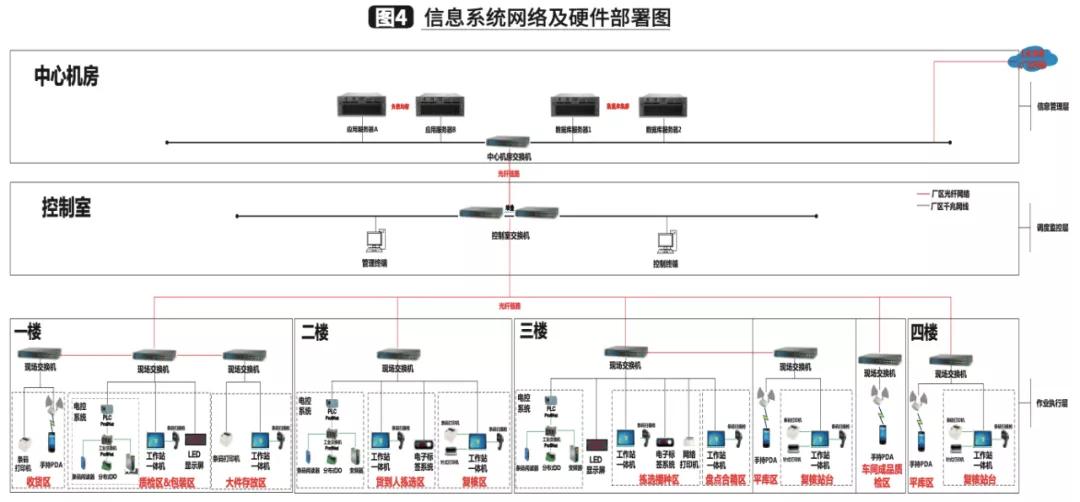

信息系统网络及硬件部署架构分为信息管理层、调度监控层以及作业执行层。各系统分层实现不同功能，相应配备不同硬件设施，通过千兆以太网进行连接，实现各系统无缝集成、实时互通、快速响应。本项目应用服务器、数据库服务器部署在中心机房，应用服务器采用负载均衡方式部署，保证在一台服务器意外宕机或应用崩溃时，另一台服务器能继续提供服务，保障服务的高可用性。数据库采用分布式集群部署方式，实现数据的安全性和可靠性。信息管理层，WMS与上位系统之间通过因特网互联，实现无缝集成、接口兼容、资源共享。信息系统网络及硬件部署图，如图4。

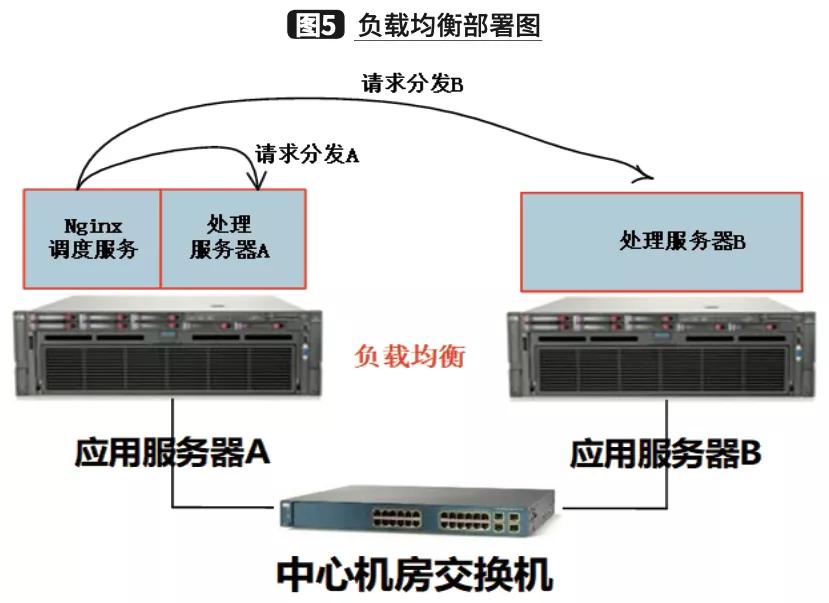

负载均衡部署图，如图5。
4.系统设计难点
通过数据分析结论可以看出，本案具有订单长度差异大且出库离散的特点，相比电商行业订单长度差异小、A类明显的特点，订单结构更复杂，处理难度更大。
（1）短单处理的原则
对于1～5行的订单，按订单拣选可减少集单流程，从而减少集单设备和集单作业人员，降低投资成本。
（2）长单处理原则
对于大于5行的订单，按订单拣选会造成1个波次内同时出库的原箱数量过多，若原箱缓存线的缓存容量不足，会有堵线风险。因此对于长单，通过软件系统切分为1~5行的小拣货单，再对小拣货单进行集单。同时，判定长短单的条件阈值可在WMS软件系统中适时调整，硬件设备也可支持全部按行拣选或按单拣选，因此拣选方式可任意切换，方案的柔性和扩展性有保障。
通过软件系统优化短单和长单的处理原则，有效解决设备堵线风险，并降低了设备和作业人员的投资成本。
三、结论
作为国内FA零部件行业自动化配送中心的首个案例，本项目所采用的集成技术、设备和软件技术均具有较高的先进性和实用性。在满足客户业务需求的前提下，以充分发挥物流系统综合效率为目标，优选最适合该行业业务特征的解决方案。仓库容量密度达传统堆垛机仓库的2倍以上，采用行业首创的兼容按批次拣选和按订单拣选的货到人解决方案，降低了用工成本和劳动强度，同时保证了项目的柔性和扩展性。本项目的实施，对FA零部件行业配送中心的规划设计具有较高的参考价值。
