交直流电源连接器在通讯领域发挥着不可或缺的作用，伴随着5G技术的快速发展，通讯设备功耗大幅增加，对电源连接器通流能力的要求也水涨船高。为满足通讯设备对大电流、防雷击、耐紫外线、防雨淋等多重需求，经过小航的不懈努力，期待已久的DY4系列交直流电源连接器终于问世了!

　　JONHON has released DY4 series AC/DC power connectors to meet the multiple requirements of communication equipment for higher current, lightning protection, UV resistance, water proof, etc.

　　产品简介

　　Introduction

　　DY4系列连接器是户外通讯设备通用电源接口。采用三曲卡口方式快速连接，具有连接可靠、操作方便的特点。有交流26A、直流55A等载流版本，不同电流规格产品之间依靠多键位实现防错插。螺钉压紧式接线的插头，支持不同线径的现场做线需求；传统的压接型与焊接型插座可满足常规的工厂内组装需求；“定制化”的夹板型和Busbar型插座，则直接与设备内PCB板连接，节省空间且可满足自动化需求。

• Universal power interface for outdoor communication equipment.
• Three-curve bayonet for quick reliable connection and convenient operation.
• AC 26A and DC 55A current-carrying versions.
• Multiple key positions for error-proof.
• Plug with screw compression connection, supports various on-site wiring.
• Traditional crimping and welding receptacles, conventional assembly.
• Customized splint and Busbar receptacles, connect PCB directly, save space and automatic.

　　▼两芯产品性能指标  Performance of two-core product

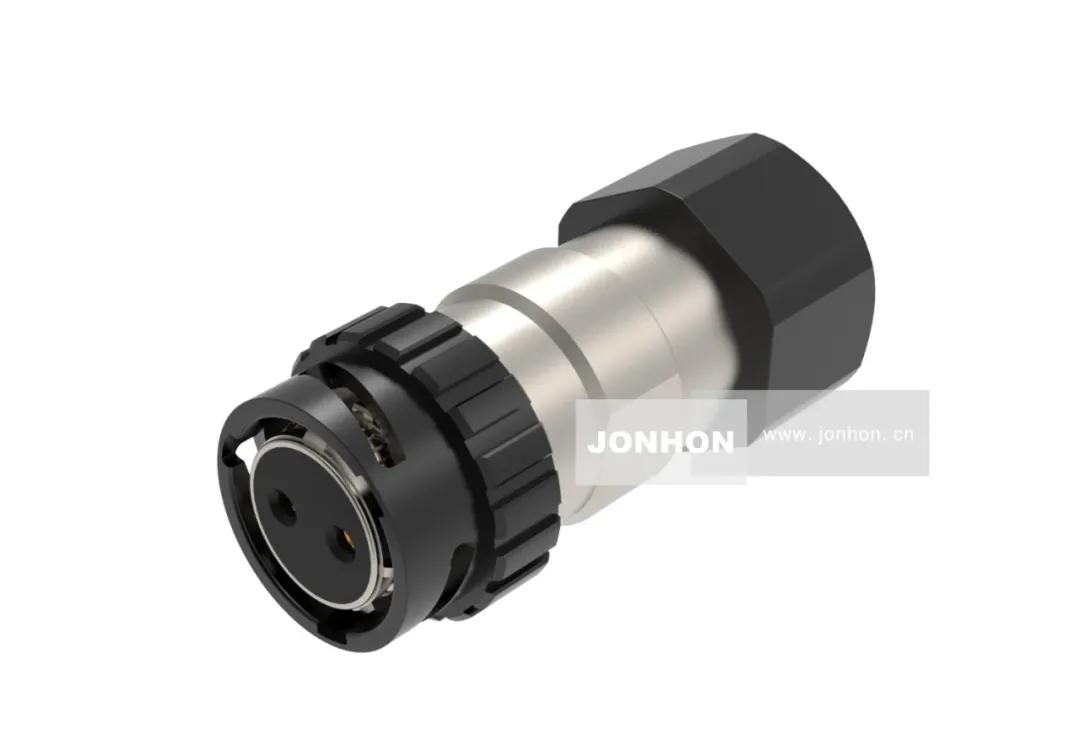

插头 Plug

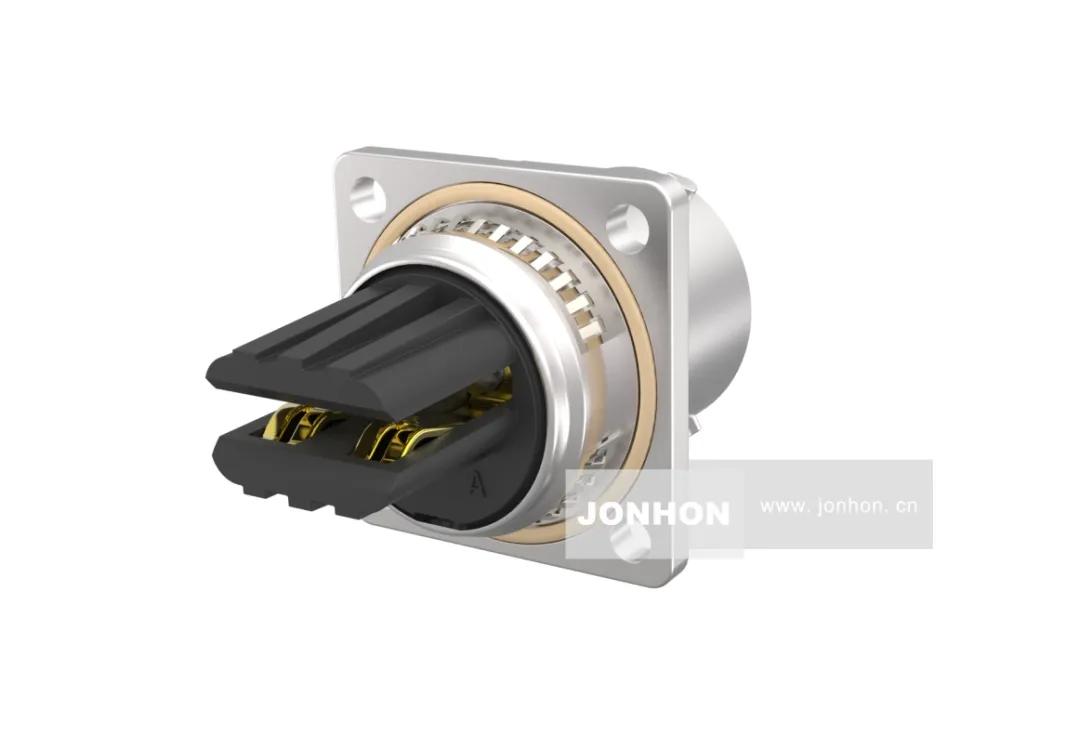

夹板型插座 Splint receptacle

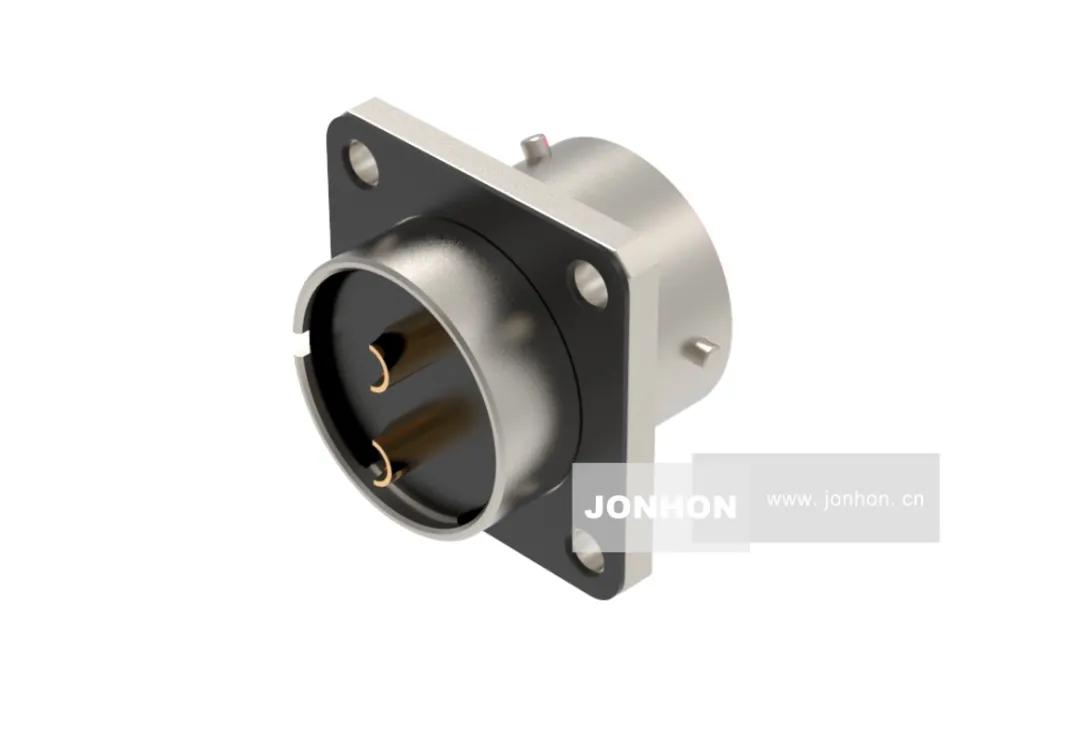

焊接型插座 Welding receptacle

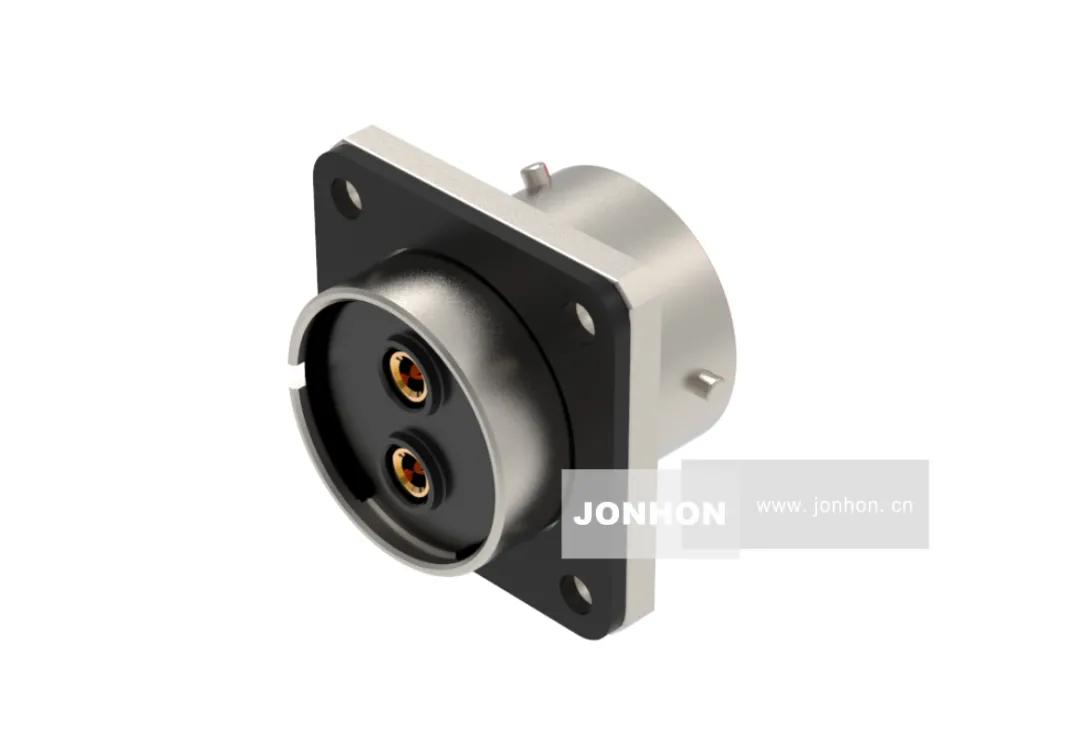

压接型插座 Crimping receptacle

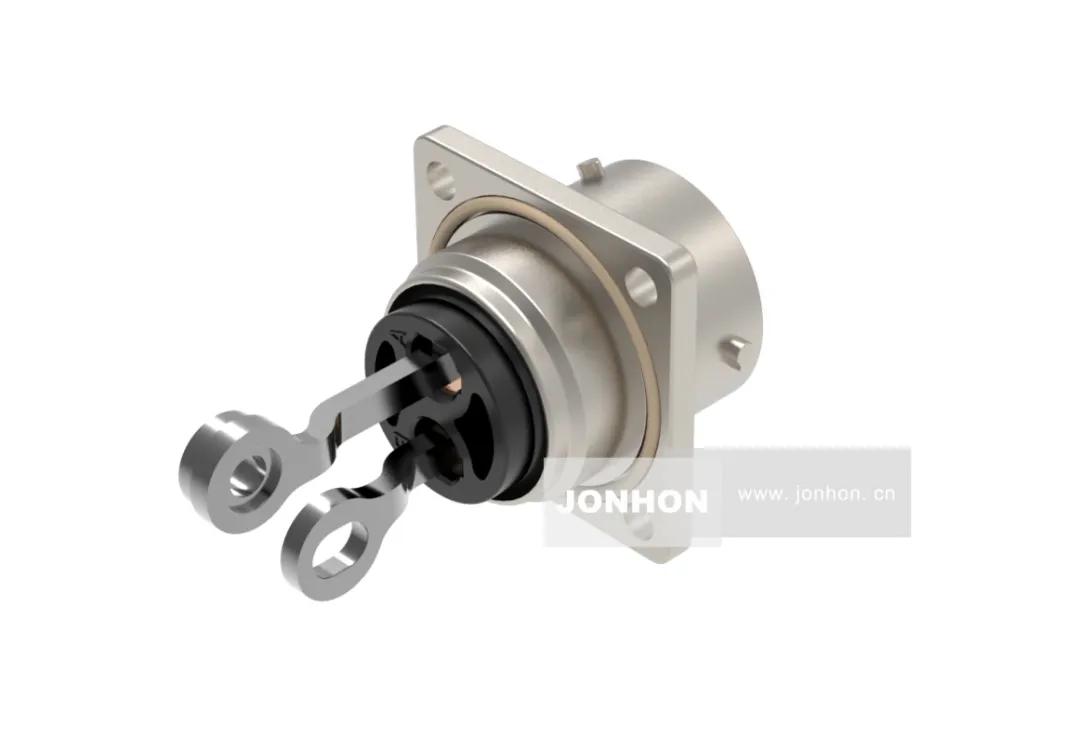

Busbar型插座 Busbar receptacle

　　额定电流：26A/55A

　　耐电压：500V DC

　　工作温度：-40℃～90℃

　　适配导线：2.5～16mm2

　　适配电缆外径：Φ6～Φ21.5mm

　　机械寿命：100 次（头座对插），20次（夹板型接触件与PCB板）

　　防护等级：IP67（头座插合）

　　盐雾等级：720h

　　雷击：20kA, pulse 8/20μs，±5 times

　　Rated current: 26A/55A

　　Withstand voltage: 500V DC

　　Working temp: -40℃～90℃

　　Adapter wire: 2.5～16mm2

　　OD of adapter cable: Φ6～Φ21.5mm

　　Endurance: 100 cycles (mated), 20 cycles (splint contact and PCB)

　　IP Degree: IP67 (mated)

　　Salt spray: 720h

　　Lightning shock: 20kA, pulse 8/20μs, ±5 times

　　▼三芯产品性能指标 Performance of three-core product

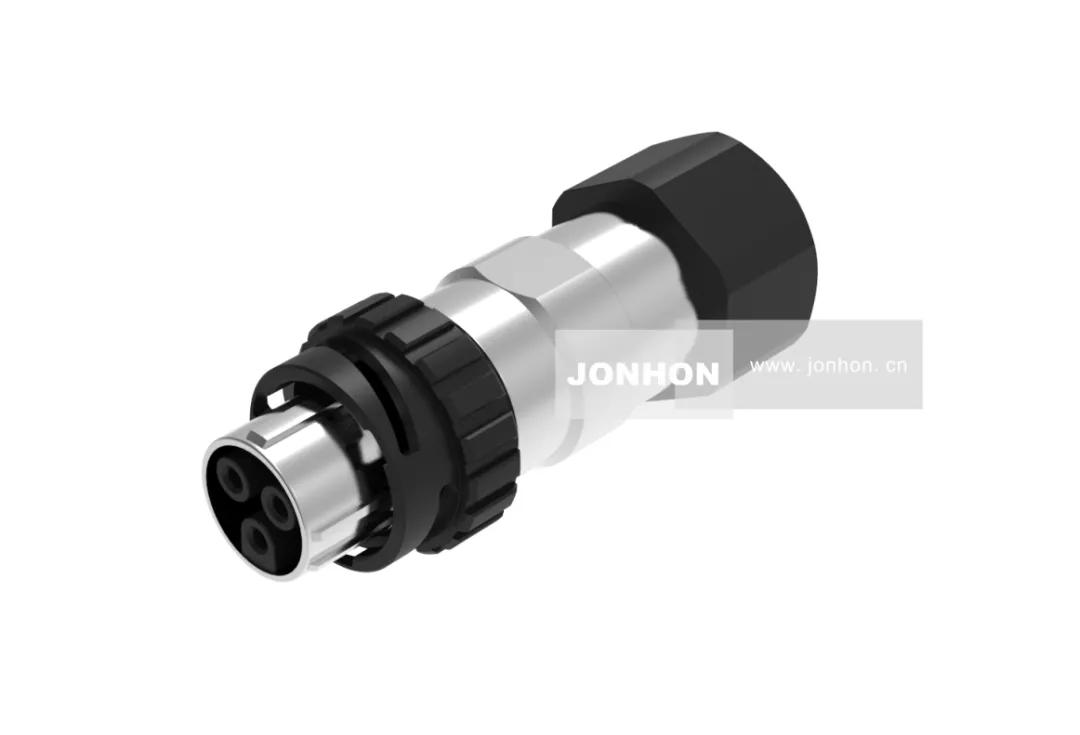

插头 Plug

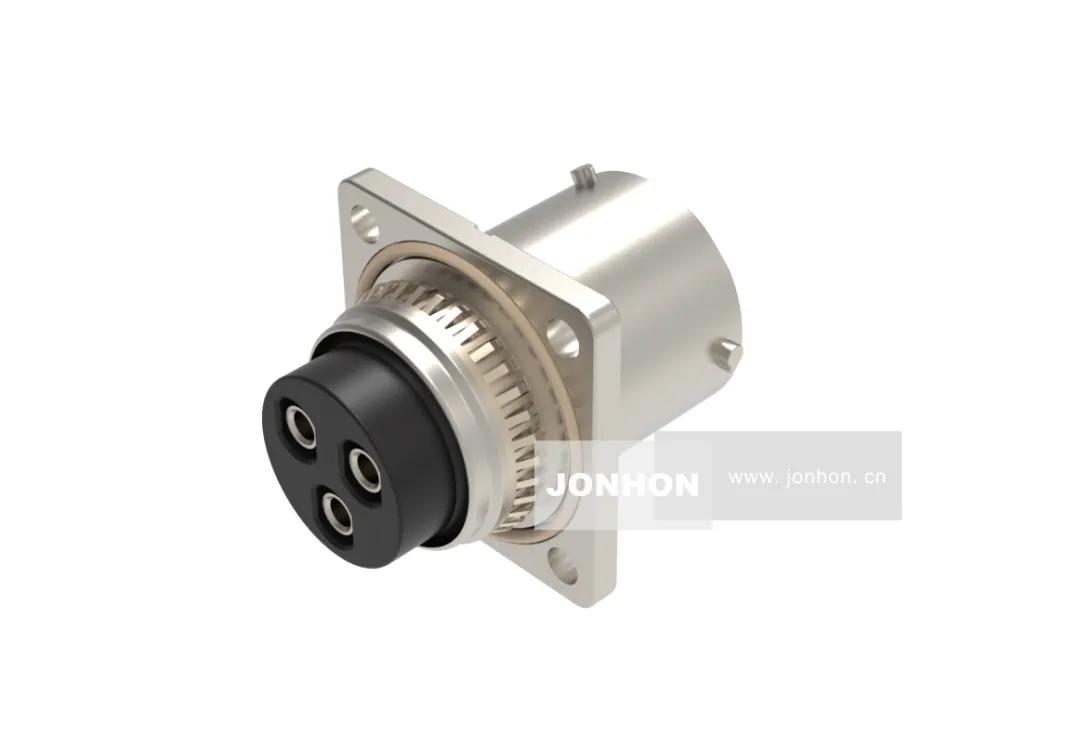

压接型插座 Crimping receptacle

夹板型插座 Splint receptacle

　　额定电流：26A

　　耐电压：1500V AC

　　工作温度：-40℃～90℃
