CIS线阵相机是一种基于接触式图像传感器（Contact Image Sensor）的设备，主要用于高速、高精度的图像采集，利用CIS作为其核心部件，通过集光源、镜头、光电转换芯片于一体，实现了光源内置一体化及外置多角度化的设计。其一体成型紧凑的机械结构和内置光源，确保了高效率的扫描读取能力,通过并排扫描的方式实现宽幅扫描，从而满足特定应用领域对大范围图像数据采集的需求。

产品优势

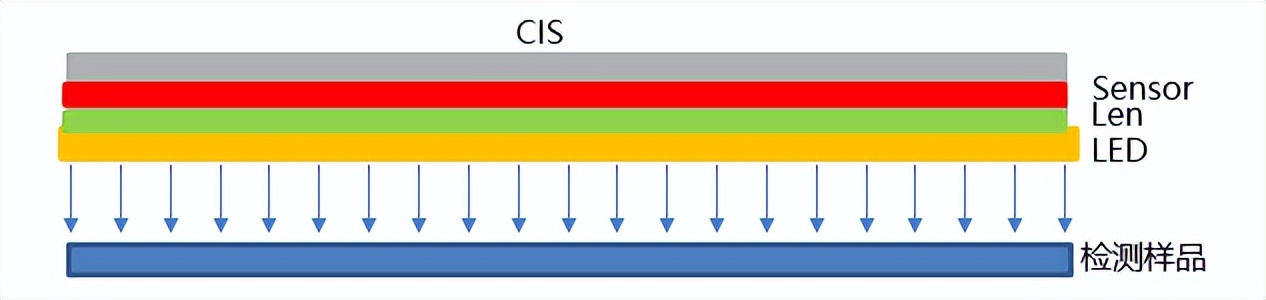

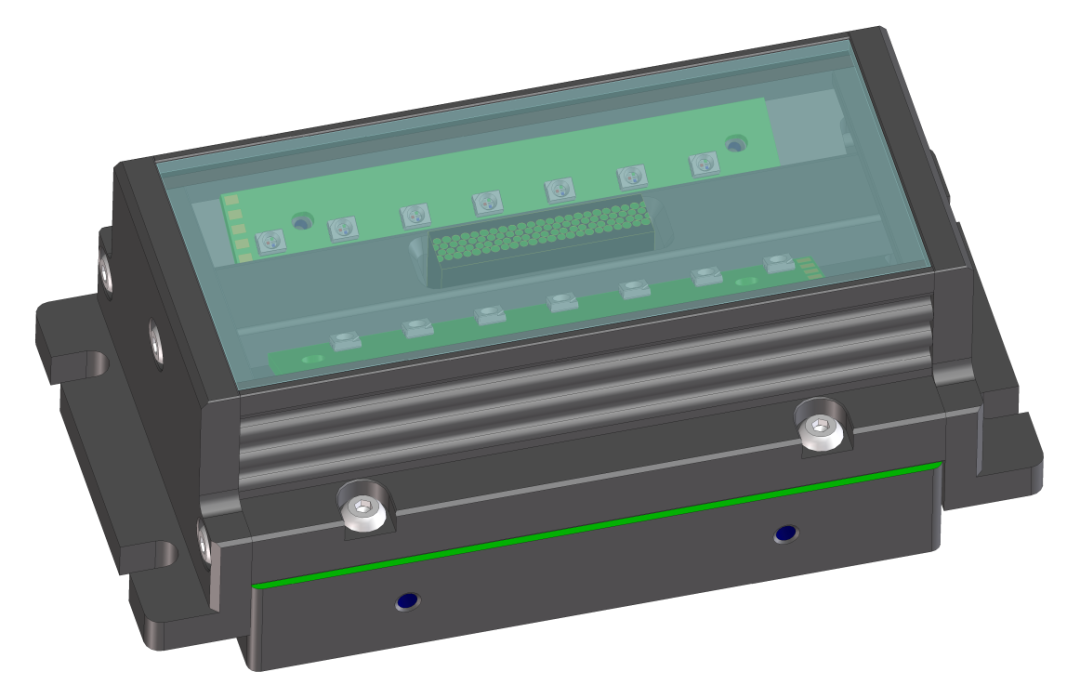

1.CIS线扫相机传感器、光源和镜头一体化设计，结构更加紧凑，所需安装空间小。

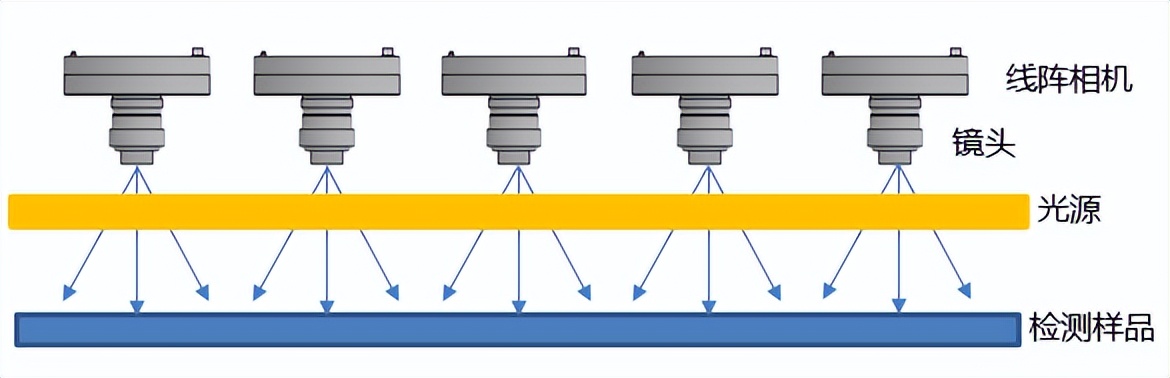

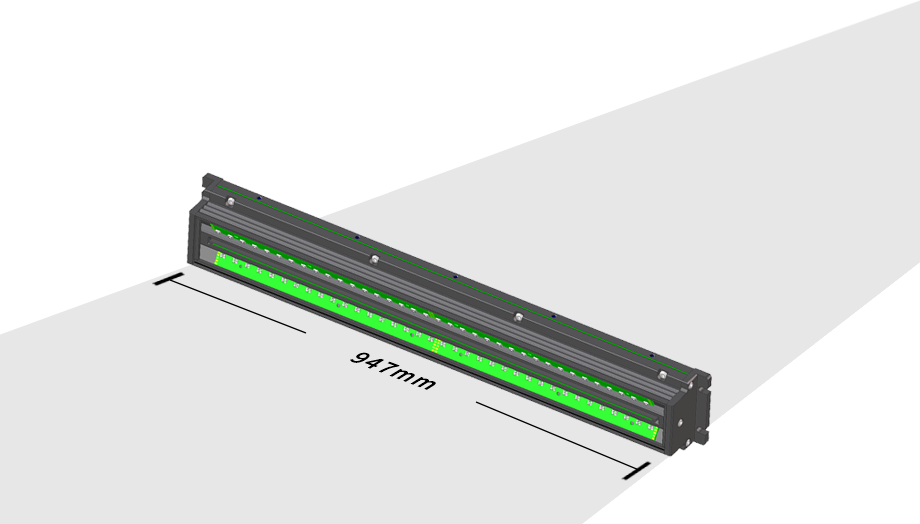

2.宽幅扫描，数据直接输出，无需进行拼接处理。

3.图像1:1成像，边缘无畸变

1:1成像

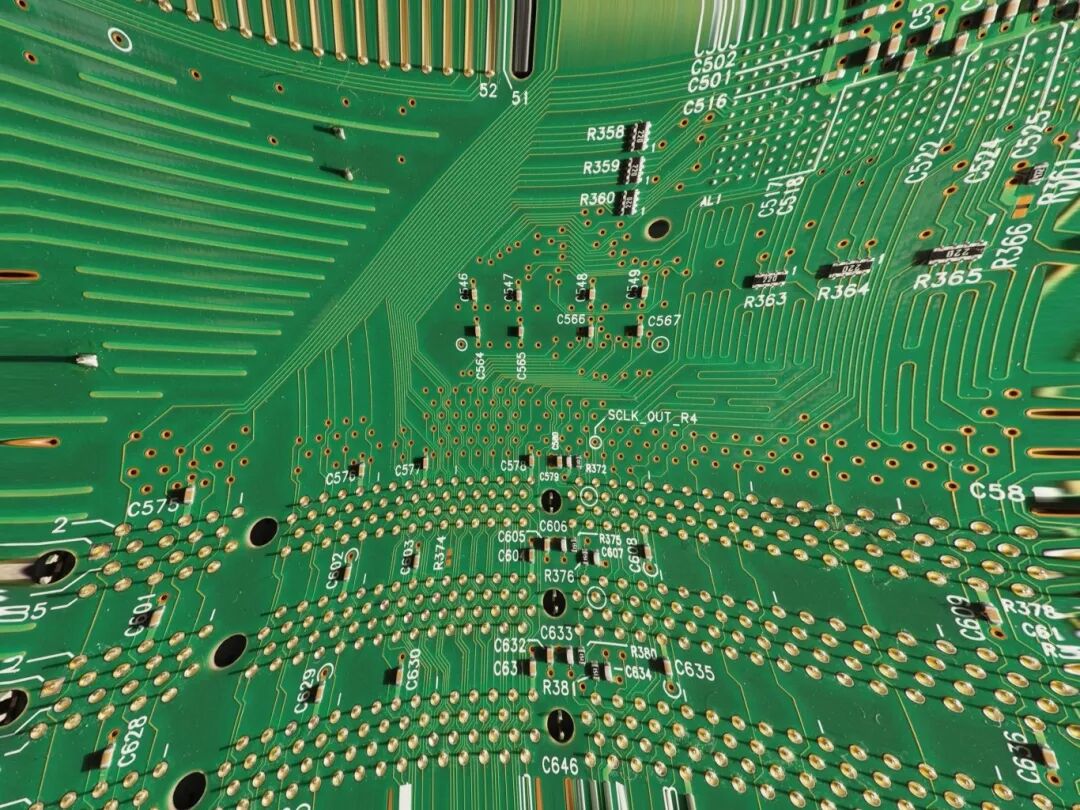

枕形畸变

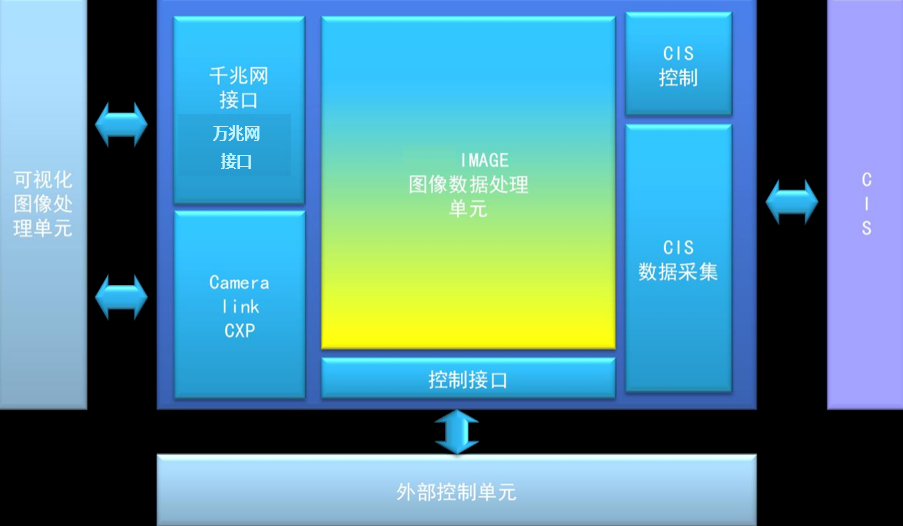

系统控制架构

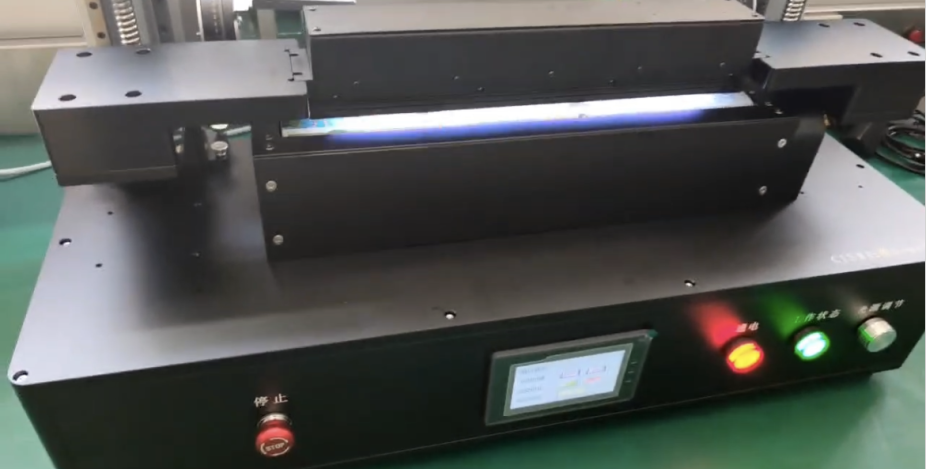

应用机构控制系统

相机架设在机械传动机构正上方，相机玻璃表面和被扫描物的距离可参考相机的工作距离，且镜头安装面应平行于被测件表面。

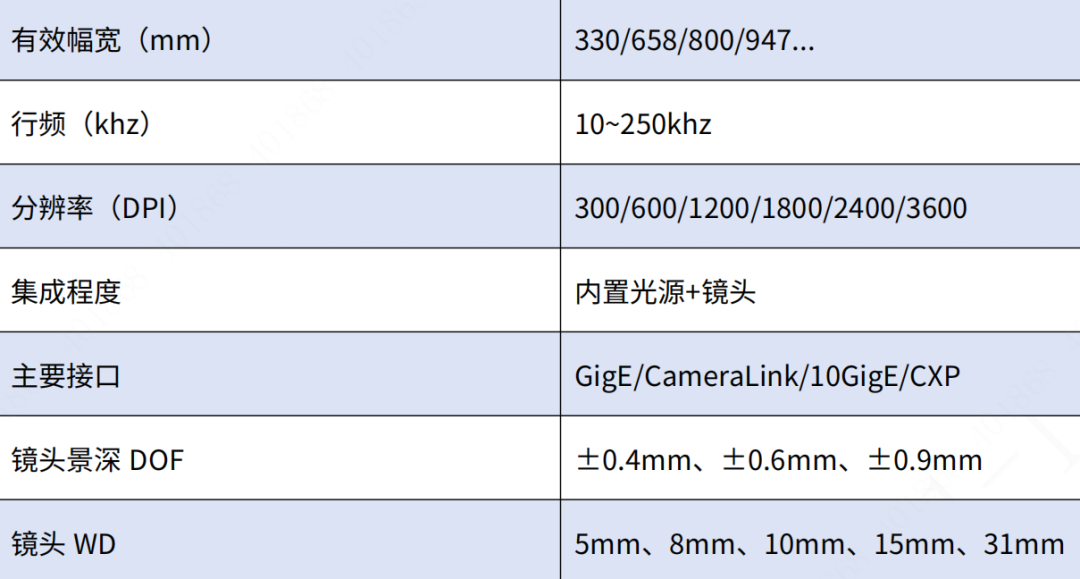

产品规格

应用场景

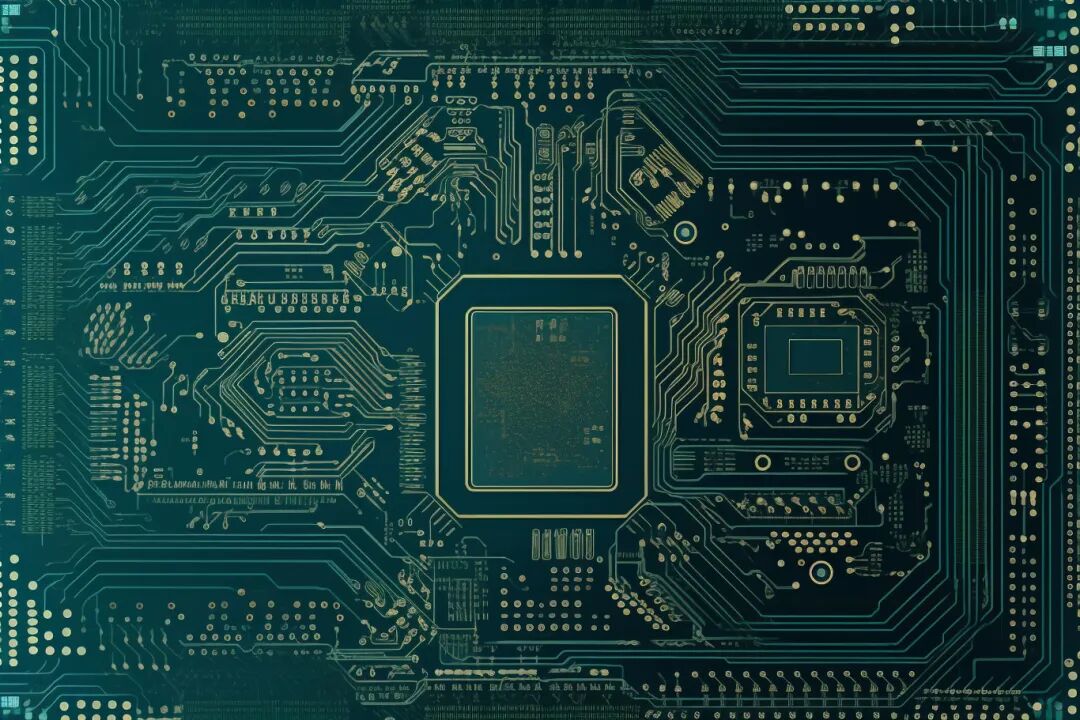

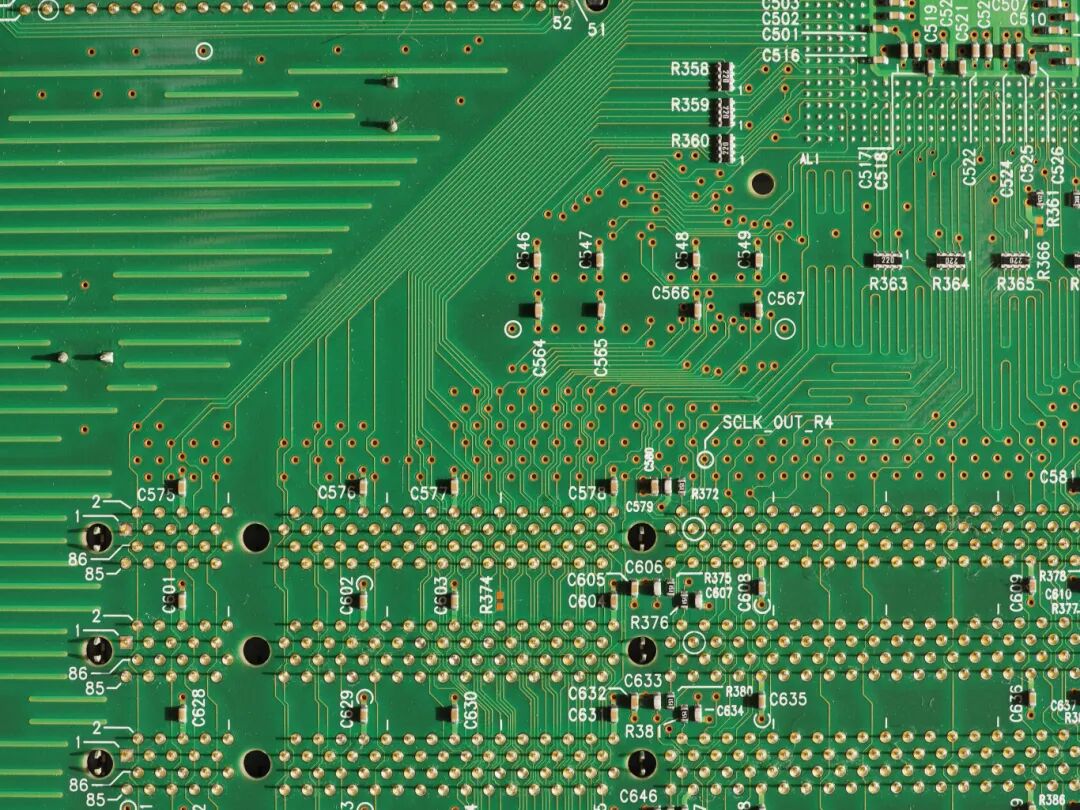

PCB检测

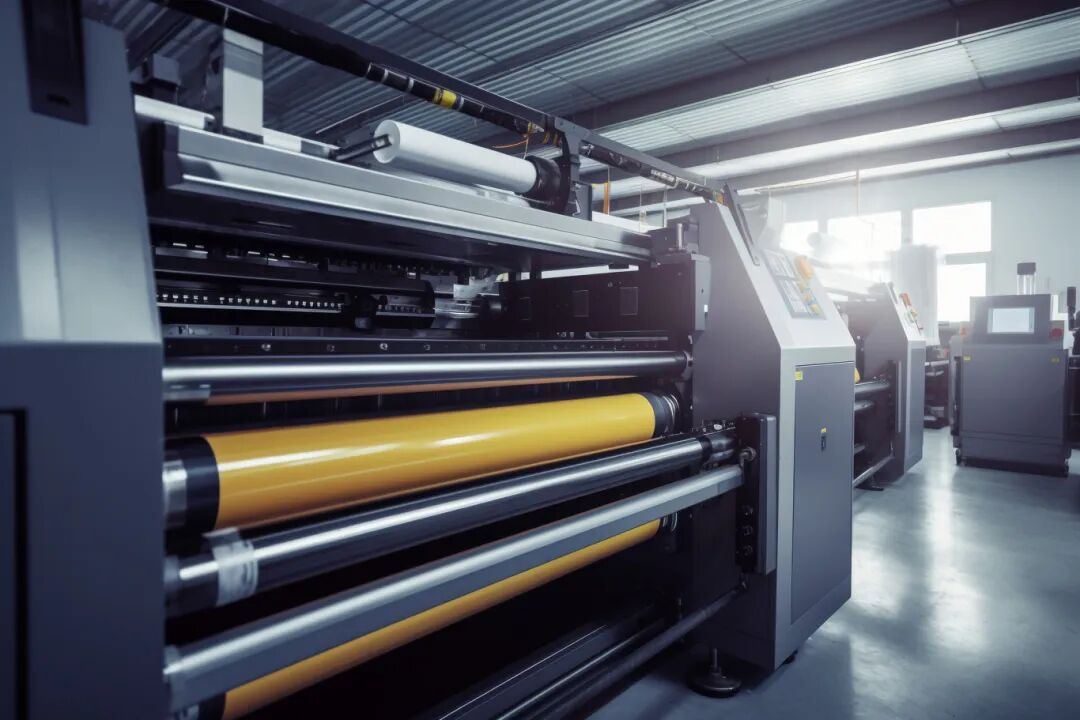

印刷检测

薄膜检测

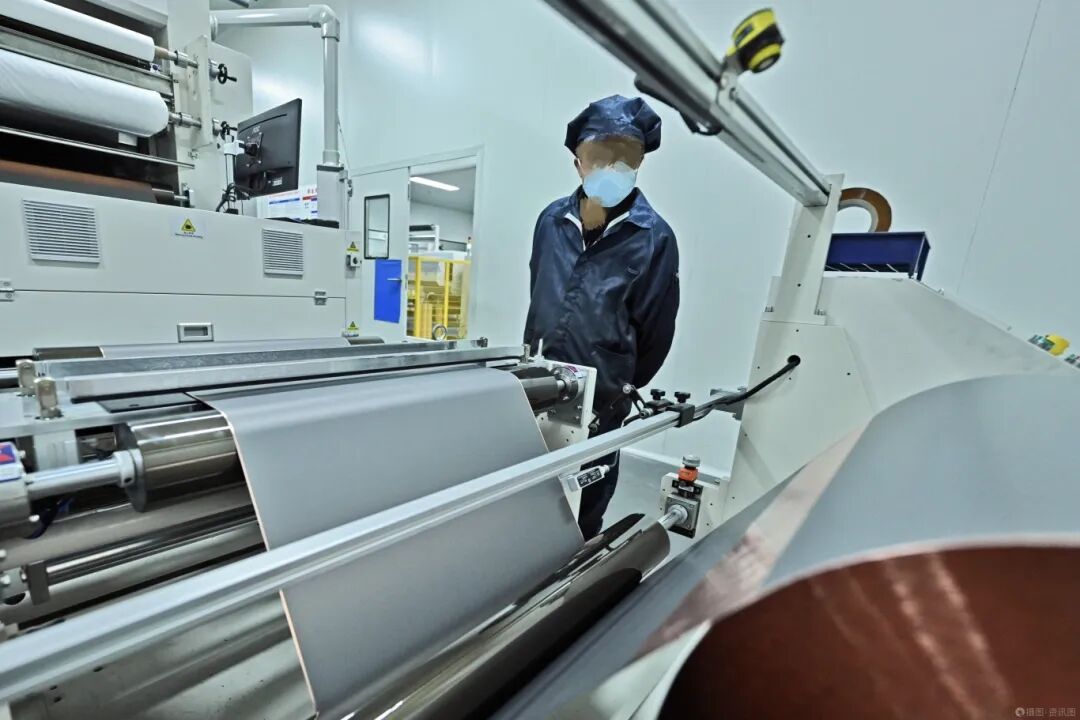

锂电涂布检测
