中航光电新品发布丨小背板大数据,VNX系列背板产品
来源:中航光电 | 作者:中航光电 | 发布时间: 1590天前 | 2161 次浏览 | 分享到:
随着电子设备小型化、集成化、模块化的发展,对电子设备的体积、重量等提出了苛刻的要求。背板组件作为电子设备内部的互连通道,需要进行小型化、轻量化的设计。

新品发布

  随着电子设备小型化、集成化、模块化的发展,对电子设备的体积、重量等提出了苛刻的要求。背板组件作为电子设备内部的互连通道,需要进行小型化、轻量化的设计。

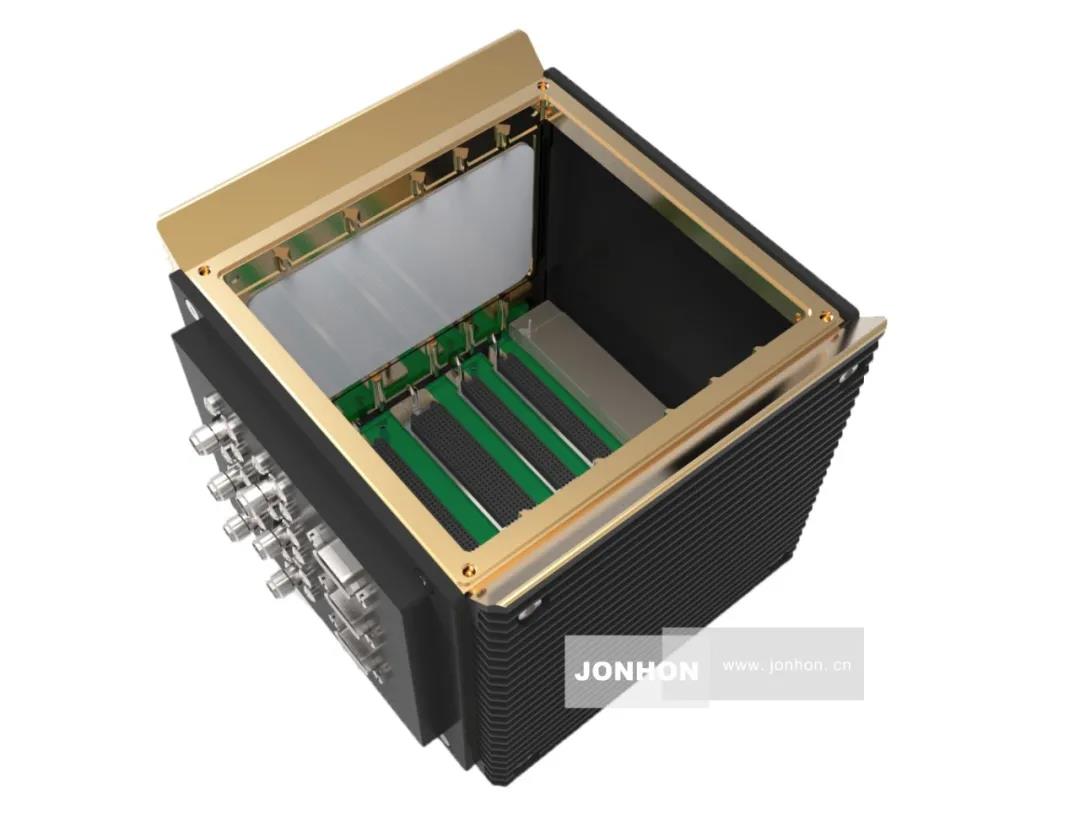

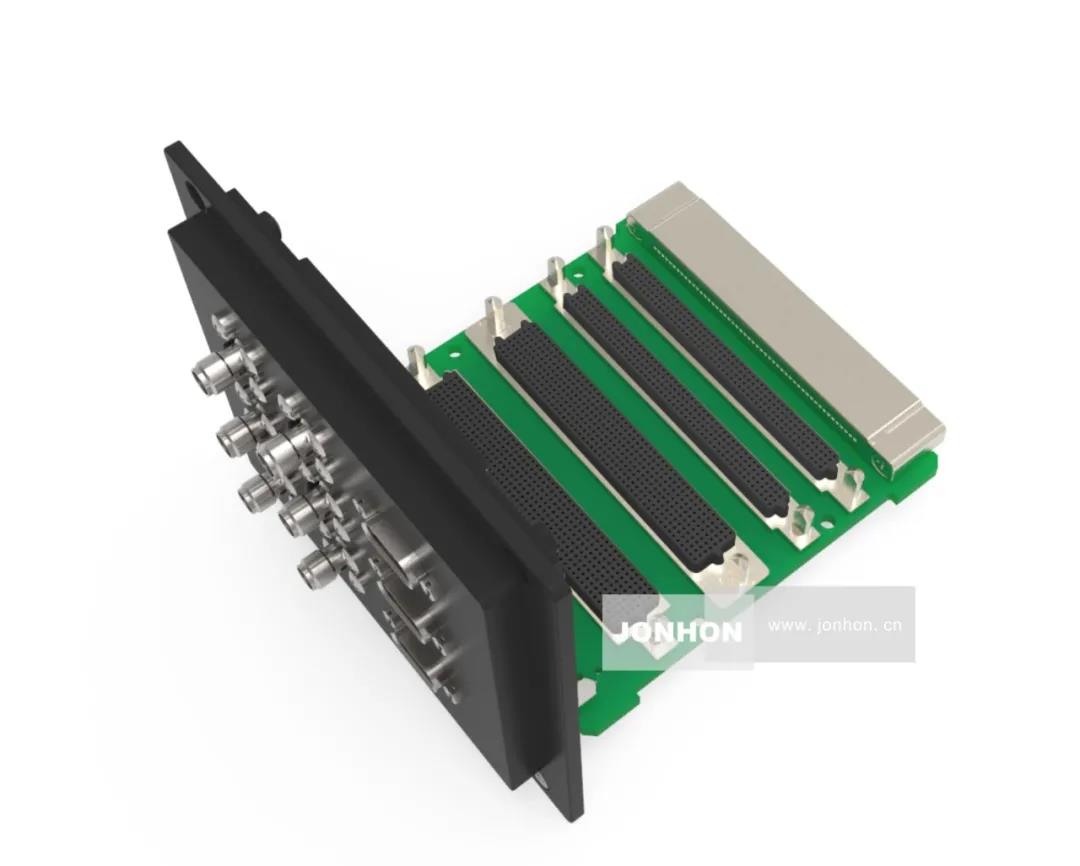

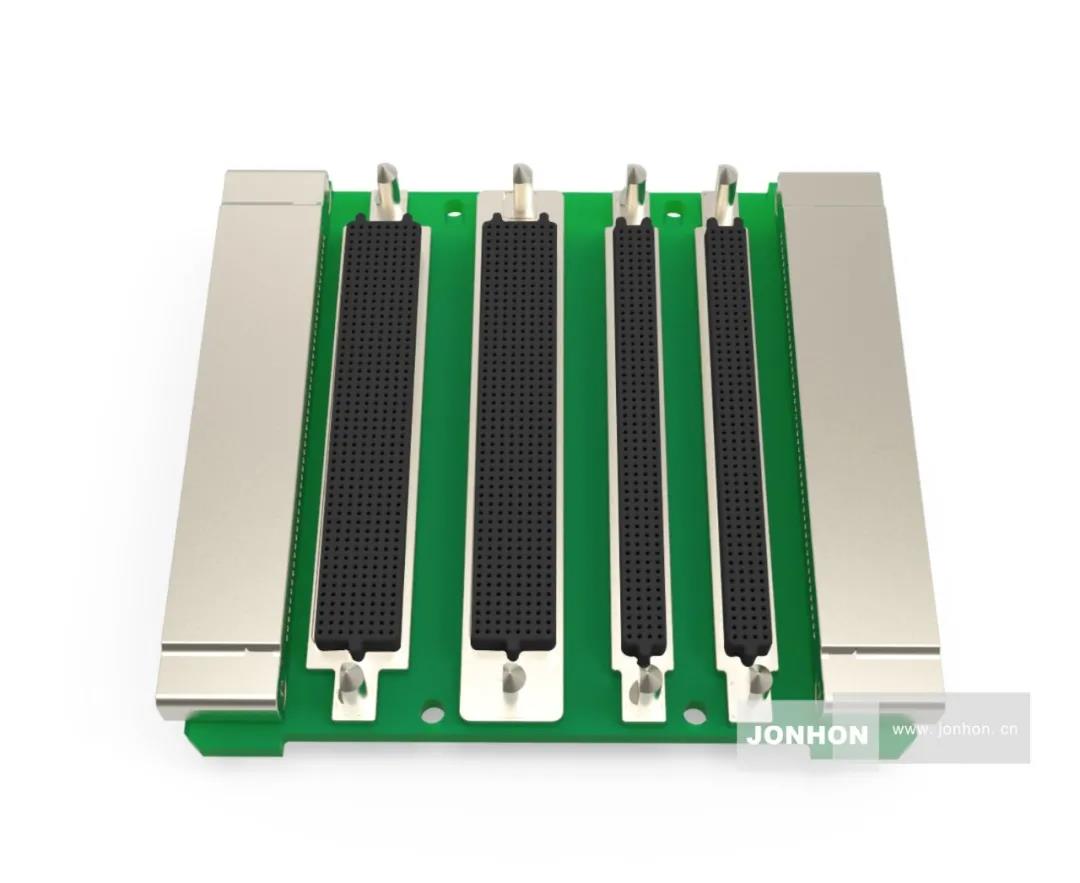

  ▼VNX系列背板

  产品介绍

  • 符合VITA74的标准化、系列化背板产品;
  • 两种标准模块尺寸:89mm*75mm*12.5mm(200芯)、89mm*75mm*19mm(400芯);
  • 相对于VITA46的3U模块,高度方向上,减小11%,深度方向上,减小53%;
  • 连接器采用表面贴焊(BGA)的端接形式;
  • 具有可调键位防错插;
  • 支持PCIE、SRIO、DVI、千兆网等常用高速总线;
  • 可根据客户特殊需求进行定制化开发。


  主要技术性能

  ▼电气性能

  特性阻抗:差分100Ω,单端50Ω

  传输速率:链路10Gbps

  额定电流:单芯1A

  耐电压:500VAC

  ▼射频信号

  同轴接触件:16#同轴

  特征阻抗:50Ω

  带宽:0~40 GHz

  驻波比:S≤1.3 @ 0.5GHz≤F≤18 GHz

        S≤1.5 @ 18 GHz<F≤40 GHz


  隔离度:≥90dB @ 0.5GHz≤F≤18 GHz

        ≥80dB @ 18 GHz<F≤40 GHz

  ▼光信号

  接触件规格:MT

  插入损耗:≤1 dB(单模);≤1.5dB(多模)

  ▼机械性能

  机械寿命:500次

  随机振动:功率谱密度:0.4G²/Hz

  冲击:加速度980m/s²

  ▼环境性能

   使用温度:-55 ℃~125 ℃(全电连接器);-55 ℃~80 ℃(光电混装)

   盐雾:96h

      VNX系列背板产品,可传输电、射频及光信号,具有高带宽、小型化、轻量化的特点,可在航空领域、机载环境、航天弹载环境等场景中长期高可靠工作。
