中航光电:刚中带柔,可靠互连——柔板组件互连解决方案
来源:中航光电 | 作者:中航光电 | 发布时间: 1541天前 | 1515 次浏览 | 分享到:
柔板组件是以柔性印制板(FPC)为载体,在有限空间和重量内传输低频、射频、电源、高速等各类信号的互连组件。柔板组件改变了传统刚板平面式设计,利用立体三维空间与结构形成良好的共形设计。相较传统线缆组件,柔板组件兼顾印制板和电缆的优点,集成度更高。

新品发布

柔板组件是以柔性印制板(FPC)为载体,在有限空间和重量内传输低频、射频、电源、高速等各类信号的互连组件。柔板组件改变了传统刚板平面式设计,利用立体三维空间与结构形成良好的共形设计。相较传统线缆组件,柔板组件兼顾印制板和电缆的优点,集成度更高。

  产品介绍

  柔板组件给产品设计和装配带来的巨大优势:

  • 柔板组件可替代由多个连接器、多条线缆连接而成的电缆组件,节省空间,大幅度减轻成品重量。
  • 柔板组件的布线工作主要在产品设计阶段完成,从根本上减小了现场布线的工作量,设备内部更简洁、美观。
  • 柔板组件在设备内部能良好的趋附于设备结构,在电气和耐环境方面相较于线缆有大跨度优势,提高了设备稳定性、可靠性、质量一致性。

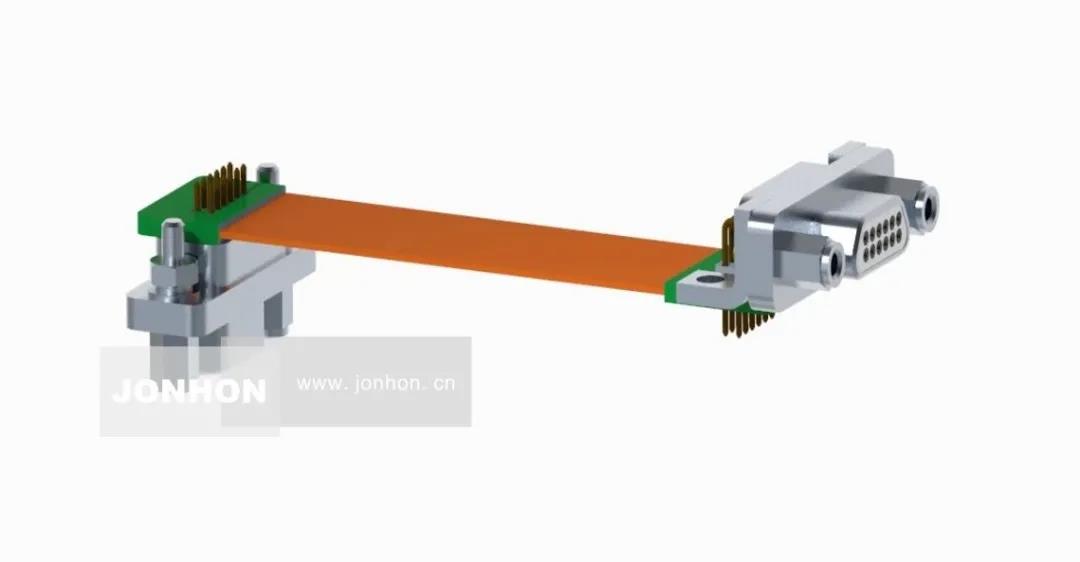

  ▼两端为微距形连接器的柔板组件

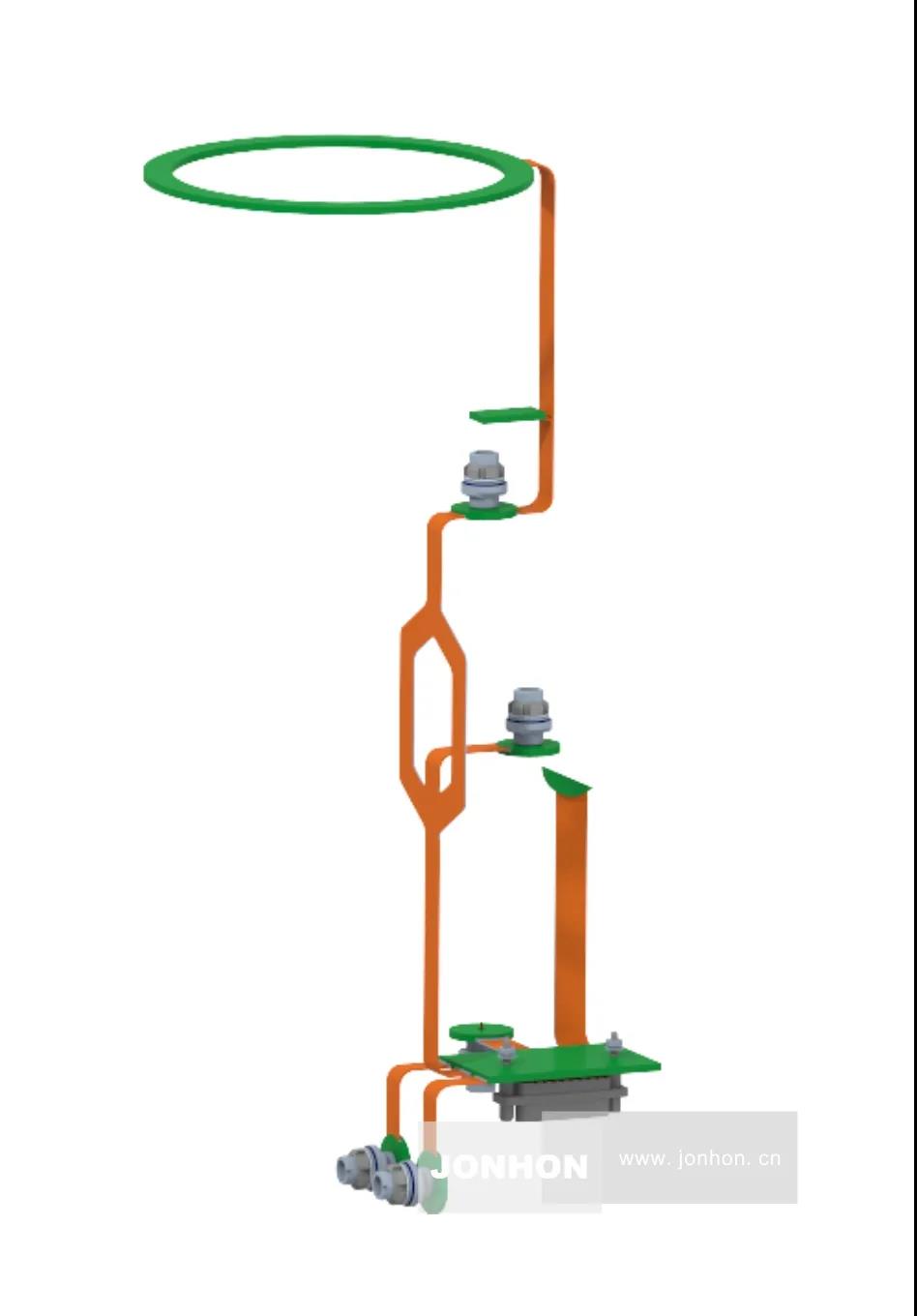

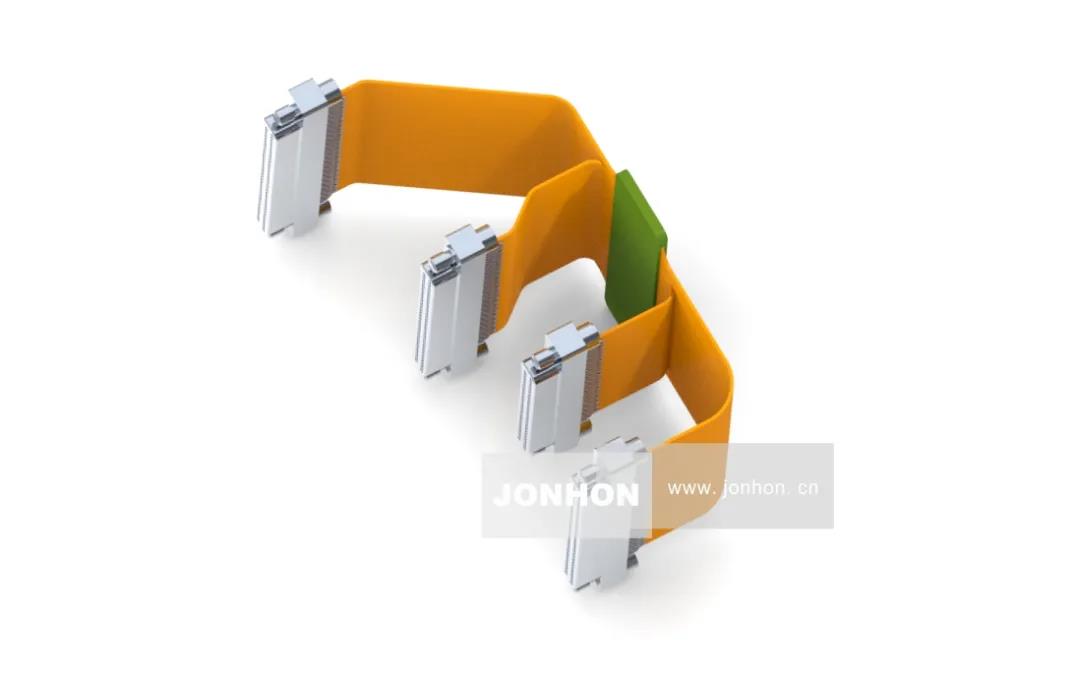

  ▼可实现多分支的异形柔板组件

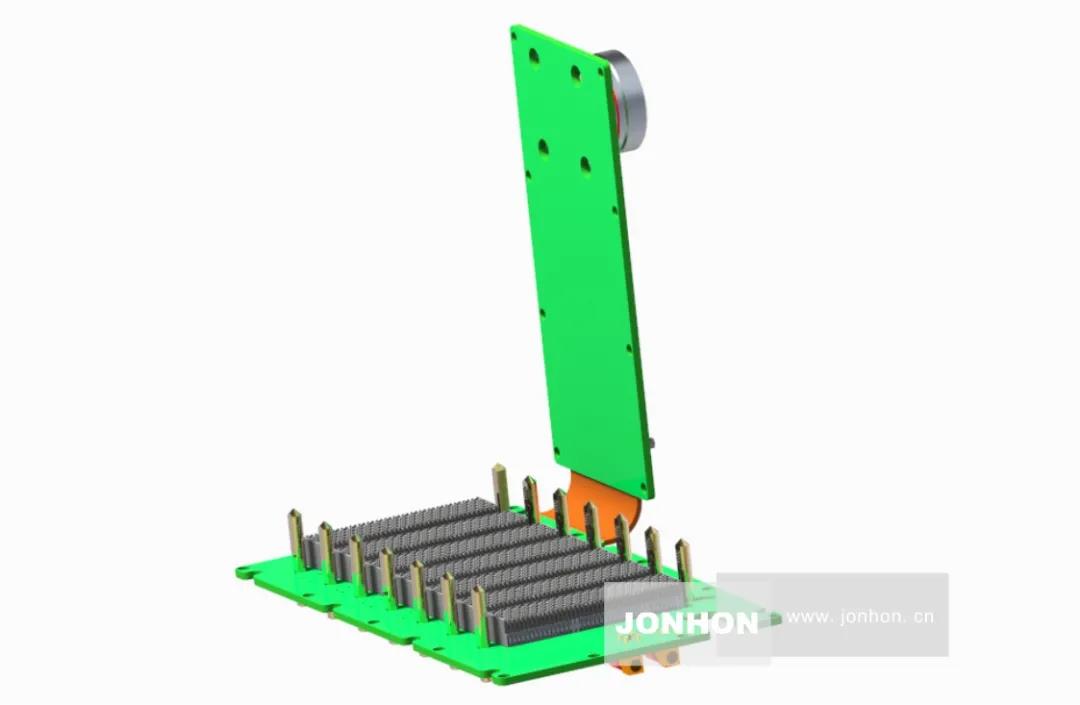

  ▼实现设备内外部信号互连的柔板组件


  ▼具有防雷功能的柔板组件

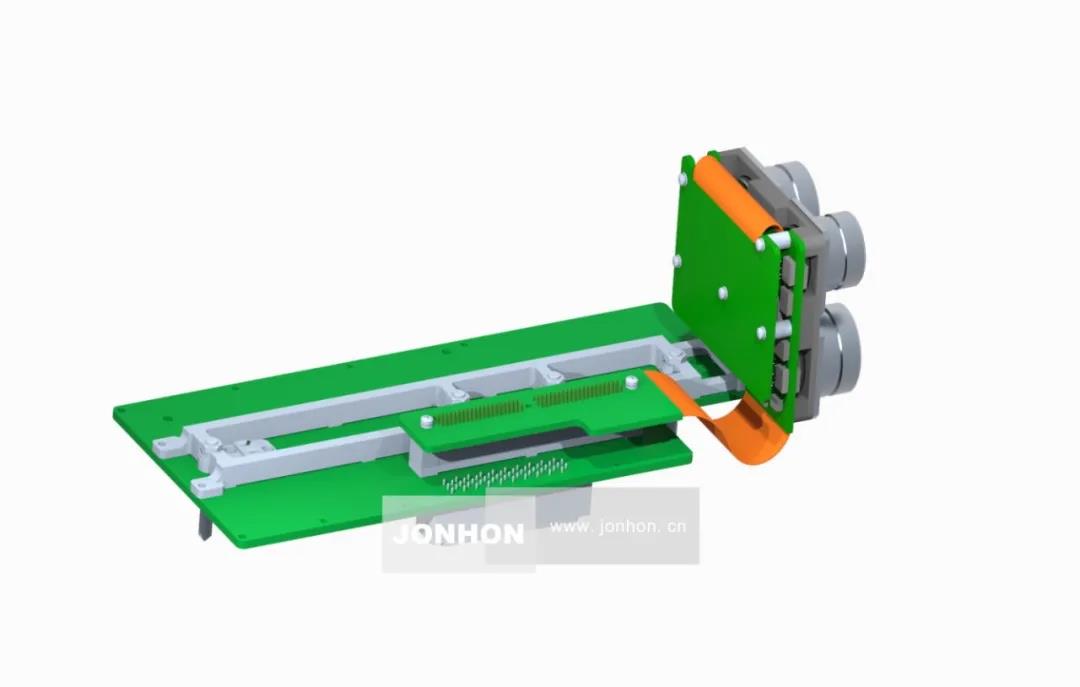

  ▼可实现穿舱功能的柔板组件


  性能指标

  工作温度:-55℃~125℃

  传输速率:≤10Gbps

  特性阻抗:100Ω±10%

  耐电压:>500V(25℃,101.3kPa)

  绝缘电阻:≥100MΩ(25℃,101.3kPa,500VDC)

  弯曲半径:R≥10D(D为柔板厚度)
