金源环宇锂电课堂 | 锂电池BMS保护机制及工作原理
来源:金源环宇 | 作者:金源环宇 | 发布时间: 671天前 | 3047 次浏览 | 分享到:
锂电池材料存在一定的特性,使其不能被过充、过放、过流、短路及超高低温充放电,因此锂电池组总会有一块精致的BMS 相伴,BMS指的是Battery Management System 电池管理系统,也叫保护板。

锂电池材料存在一定的特性,使其不能被过充、过放、过流、短路及超高低温充放电,因此锂电池组总会有一块精致的BMS 相伴,BMS指的是Battery Management System 电池管理系统,也叫保护板。

一、BMS功能

首先,我们将详述其四个主要功能。

(一)感知和测量测量即感知电池的状态

这是BMS基本功能,包括一些指标参数的计量和计算,其中有电压、电流、温度、电量、SOC(state of charge)、SOH(state of health)、SOP(state of power)、SOE(state of energy)。

SOC可以通俗理解为电池还剩下多少电量,其数值在0-100%之间,这是BMS中最重要的参数;SOH指电池的健康状态(或电池劣化程度),是当前电池的实际容量与额定容量的比值,当SOH低于80%时电池便不可用于动力环境。

(二)告警和保护

在电池出现异常状态时,BMS可以向平台进行告警并进行保护电池并采取相应的处理措施,同时,会将异常告警信息发送至监控管理平台并生成不同等级的告警信息。

如,温度过热时,BMS会直接断开充放电回路,进行过热保护,并向后台发出告警。

锂电池主要会针对以下问题发出告警:

过充:单体过压、总电压过压、充电过流;

过放:单体欠压、总电压欠压、放电过流;

温度:电芯温度过高、环境温度过高、MOS温度过高、电芯温度过低、环境温度过低;

状态:水浸、碰撞、倒置等。

(三)均衡管理

均衡管理的必要性来自于电池的生产和使用的不一致性。

从生产角度看,每块电池都有自己的生命周期和特性,没有一模一样的两块电池,由于隔膜、阴极、阳极等材料的不一致,不同电池的容量也不能完全一致。如组成一个48V/20AH电池组的各电芯,其压差、内阻等的一致性指标,均有一定范围内的差异。

从使用角度来看,在电池充放电的过程中,电化学反应的过程中是永远不可能一致的。即使是同一块电池包,也会因为温度、磕碰度不同造成电池充放量不同,从而导致电芯容量不一致。

因此,电池就需要均被动均衡和主动均衡。即设定一对启动和结束均衡的阈值:比如,一组电池中,单体电压极值与这组电压平均值的差值达到50mV时启动均衡,5mV结束均衡。

(四)通信和定位

BMS有单独的通信模块,作用分别是数据传输和电池定位,能够将感知和测量到的相关数据实时传递到运营管理平台。

二、BMS保护工作原理

BMS包括控制IC、MOS开关、保险丝Fuse、NTC热敏电阻、TVS瞬态电压抑制器、电容及存储器等。其具体形式如图所示:

上图中,控制IC通过控制MOS开关实现电路的导通和关闭,以保护电路,FUSE在此基础上实现二级保护;TH为温度检测,内部是一个10K NTC;NTC主要实现温度检测;TVS主要是抑制浪涌。

(一)一级保护电路

控制IC上图的控制IC负责监测电池电压与回路电流,并控制两个MOS的开关。控制IC具体可分为AFE和MCU:

AFE(Active Front End,模拟前端芯片)即电池的采样芯片,主要用来采集电芯电压、电流等。

MCU((Microcontroller Unit,微控制器芯片)主要对AFE采集来的信息进行计算和控制。

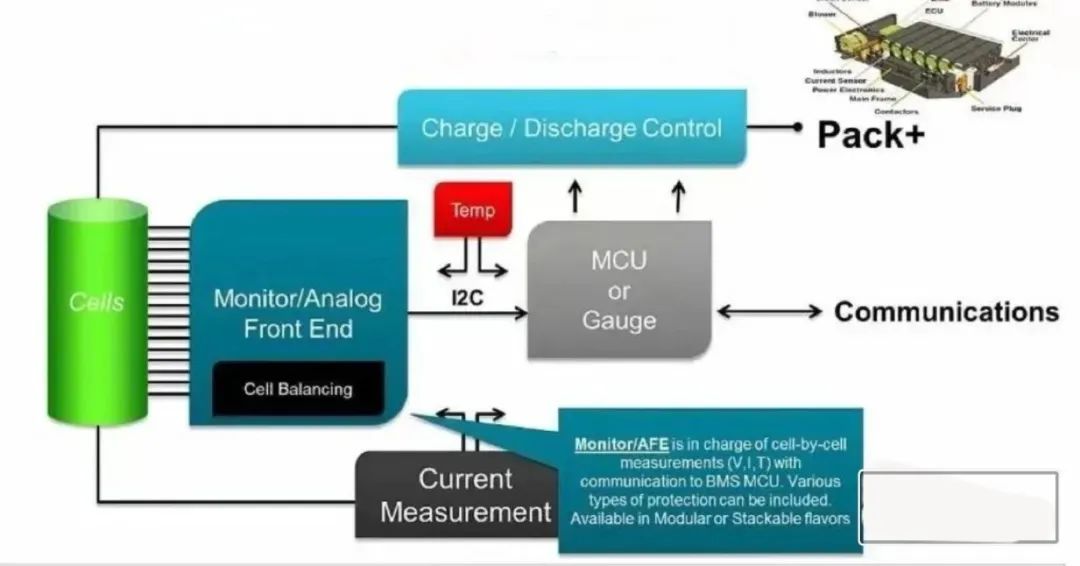

二者的关系如图所示:

1.AFE

AFE一般是6脚芯片,CO、DO、VDD、VSS、DP和VM,简介如下:

CO:charge output(充电控制);

DO:discharge output(放电控制);

VDD:电源电压,又叫输出电压,是电压最高的地方;

VSS:基准电压,是电压最低的地方;

VM:监测MOS两端的电压值。

在BMS正常的情况下,CO、DO、VDD为高电平, VSS、VM为低电平,当VDD、VSS、VM任何一项参数变换时,CO或DO端的电平将发生变化。

2. MCU

MCU指的是微控制单元,又称单片机,具有性能高、功耗低、可编程、灵活度高等优点。被广泛应用于消费电子、汽车、工业、通信、计算、家电、医疗设备等领域。

在BMS中,MCU相当于大脑,通过其外围设备从传感器捕获所有数据,并根据电池组的配置文件处理数据以做出适当的决策。

MCU芯片处理AFE芯片采集的信息,起到计算(比如SOC、SOP等)和控制(MOS关断、导通等)的作用,因此电池管理系统对MCU芯片的性能要求较高。AFE和MCU通过控制MOS来实现对电路的保护。

3.MOS

MOS是Metal-Oxide-Semiconductor Field-Effect Transistor的缩写,简称场效应管,在电路中起开关作用,分别控制着充电回路与放电回路的导通与关断。

其导通阻抗很小,因此其导通电阻对电路的性能影响很小。正常状态下保护电路的消耗电流为μA级,通常小于7μA。

4.BMS一级保护的实现:控制IC与MOS联动

锂电池如果过充、过放或过流,将会导致电池内部发生化学副反应,从而严重影响电池的性能与使用寿命,并可能产生大量气体,使电池内部压力迅速增大,最后导致泄压阀打开,电解液喷出发生热失控。

在出现上述情况时,BMS将开启保护机制,执行如下:
