随着5G商用的不断深化，用户对承载网络传输速率和容量的需求提升，传统的1~2芯通信通道已无法满足需求，多芯数的MPO连接器用于室外移动通讯基站的优势已越来越明显：

　　一方面，一个12芯MPO连接器的通信容量相当于传统2芯连接器的6倍，在高通信容量的使用场景下，大大减小了接口界面的尺寸，节省了空间；

　　另一方面，使用传统连接器每次安装仅可连接1~2芯，而使用MPO连接器一次安装即可实现多芯数通道的连通，降低了操作工时，节省了光缆成本。

　　中航光电通过持续不断的创新突破，高可靠新型室外MPO光纤连接器终于和大家见面了！

　　JONHON has developed a highly reliable MPO outdoor optical fiber connector to meet the needs of higher speed and larger capacity of network transmission.

　　Compared with traditional 1-core or 2-core connector, multi-core MPO connector is a better choice for outdoor mobile communication base station field because of following advantages:

• The communication capacity of one 12-core MPO connector is 6 times as great as one traditional 2-core connector, saving interface space.
• It can connect multi-core channel at one time, improving efficiency and cutting costs.

　　产品简介 Introduction

　　应用场景

    用于通讯基站光纤信号传输，可满足宏站64T64R MMU需求；也可用于长距离室外中继转接。

　　Application

• Used for optical fiber signal transmission in communication base stations, meets the needs of 64T64R MMU for macro base station.
• Used for long-distance outdoor relay transfer.

　　▼快速安装

　　具有自主知识产权的推拉连接结构，头座拆装均可一步完成，提高了操作便捷性。

　　▼高密度传输

　　连接器内置MT插芯，可满足1-24芯光信号传输。

　　▼超小体积、轻量化

　　 具有自主知识产权的内部结构，外部为金属防护外壳的同时大大减小了整体体积及重量。

　　▼高可靠密封性能

　　采用高可靠密封技术保障室外环境使用，避免了同类产品仅依靠热缩管密封而带来的长期使用不可靠性。

　　▼超短交货周期

　　插头连接器与光缆间采用无胶化固定连接方式，极大缩短了装配周期，可满足紧急情况下的超短交货周期需求。

　　▼适配光缆类型

　　插头可适配内部抗拉元件为芳纶纤维或玻璃纤维的光缆，通用性强。

　　▼Easy installation

　　Independent R&D push-pull connection and disconnection structure, easy operation.

　　▼High density transmission

　　Built-in MT ferrule for 1-core to 24-core optical signal transmission.

　　▼Small size and light weight

　　Independent R&D internal structure, the overall volume and weight are greatly reduced even use a metal protective shell.

　　▼Reliable tightness

　　Reliable sealing technology guarantees outdoor use, more reliable than traditional heat shrink tube sealing.

　　▼Quick delivery

　　Non-Epoxy Connection type between plug and optical cable, short assembly cycle.

　　▼Adapter cable

　　Cables with tensile element of aramid yarn or glass yarn, wide range of applications.

　　性能指标

• 连接方式：推拉快锁
• 插入损耗：≤1.0 dB(MPO+LC)
• 适配光缆： φ6.3mm~φ7mm
• 工作温度：-40℃～85℃
• 光缆保持力：≥200N
• 盐雾：≥720小时
• 耐UV：≥720小时
• 机械寿命：≥50次
• 防护等级：IP66&IP67
• 其余机械环境性能符合GR-1435

　　Performance

• Connection: push-pull
• Insertion loss: ≤1.0 dB(MPO+LC)
• Adapter optical cable: φ6.3mm~φ7mm
• Working temp: -40℃～85℃
• Cable retention: ≥200N
• Salt spray: ≥720 h
• UV resistance: ≥720 h
• Endurance: ≥50 cycles
• IP degree: IP66&IP67
• Other mechanical environmental performance complies with GR-1435

　　高可靠新型室外MPO光纤连接

　　Highly reliable MPO outdoor optical fiber connector

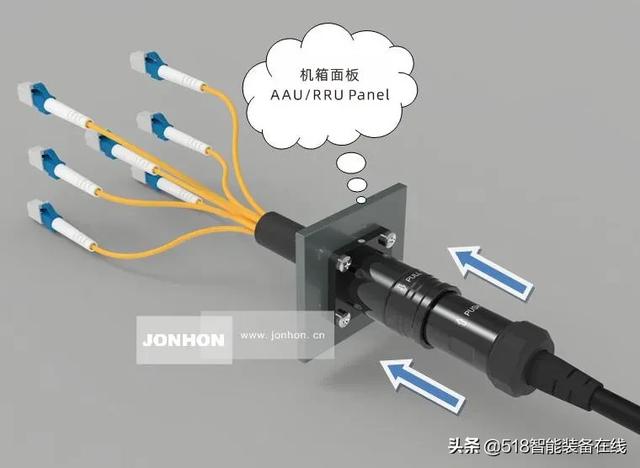

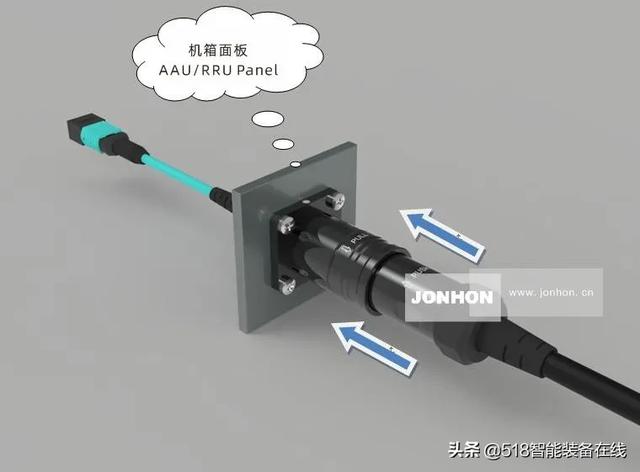

　　用于5G基站使用形式图

　　Applications in 5G Base Station

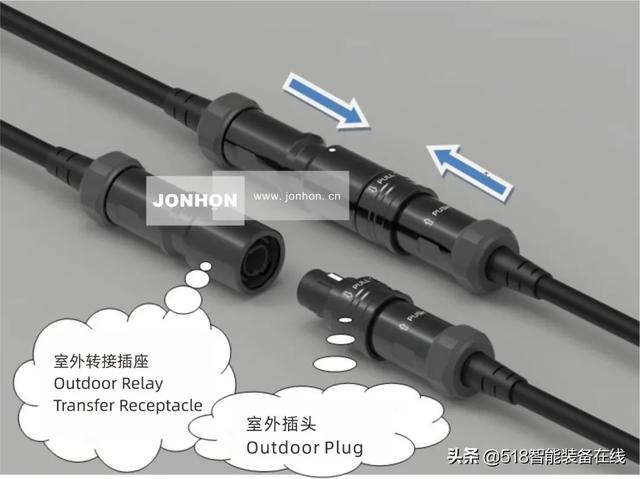

　　用于室外转接使用形式图

　　Applications in Outdoor Relay Transfer
