随着无线充电标准Qi v2.0的落地，作为无线充电联盟（WPC）的会员单位，中惠创智同步推出符合Qi2.0认证标准的磁吸无线充电模组，这款模组具备USB-C，由圆形PCB和无线充电线圈组成，具备磁性连接、更快的充电速度、更高的效率和更大的便利性。

下面就对这款无线充电模组进行解析，一起来看看方案的设计。

01中惠创智磁吸无线充电模组（型号ZC5815）外观解析

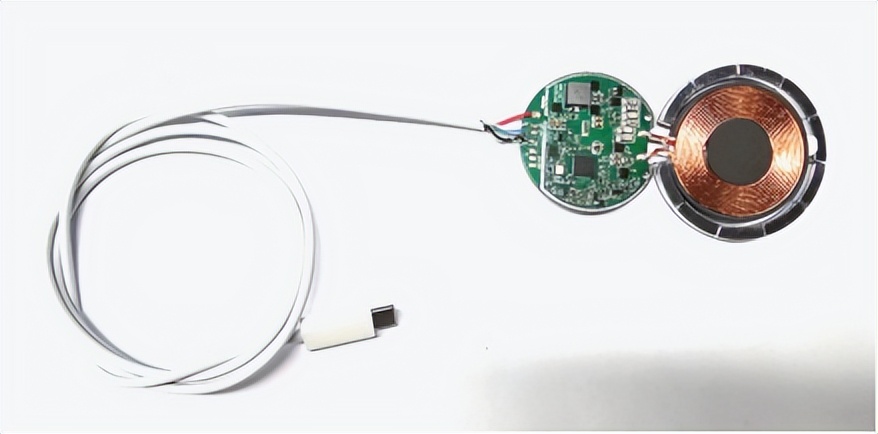

磁吸无线充电模组由USB-C输入线、圆形PCB板、无线充电线圈与磁铁环组成的面板三部分组成。

采用USB-C线取电，可以很好适配目前市面上推出的各大品牌快充充电器，USB-C公头满PIN设计。

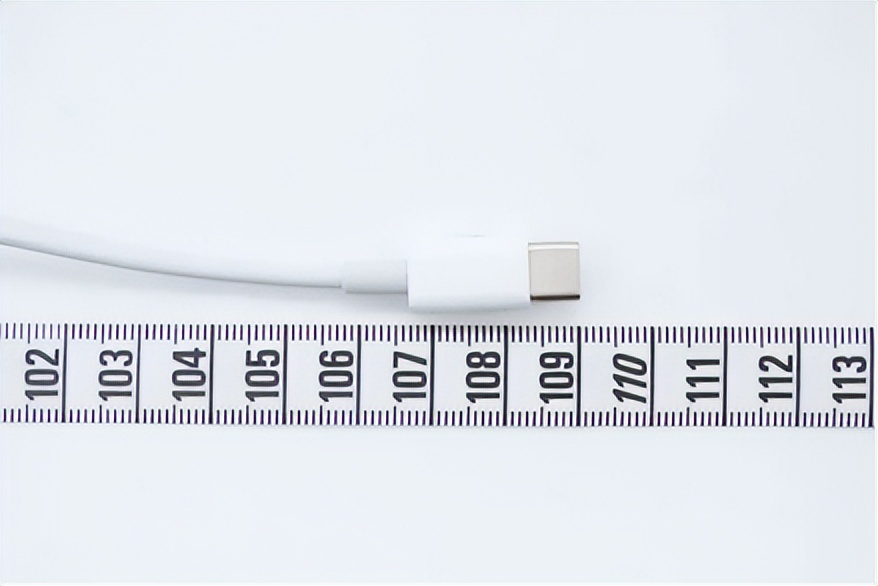

测得线缆的长度约109cm。

测得PCB板直径为44.3mm

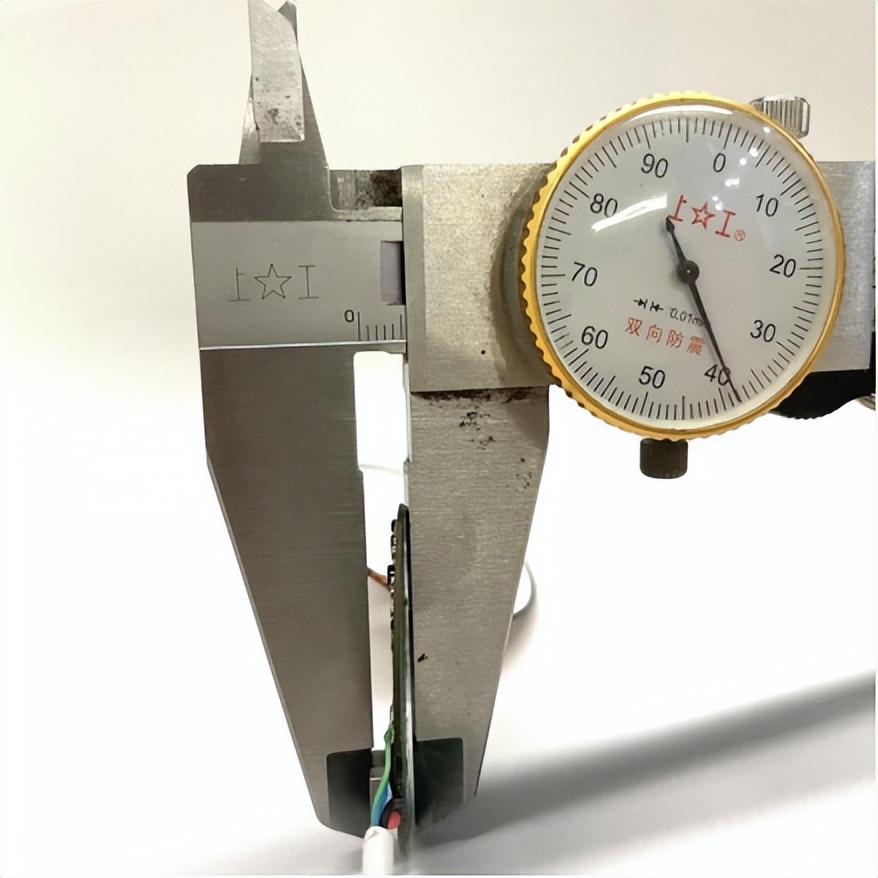

最大厚度为5.09mm。

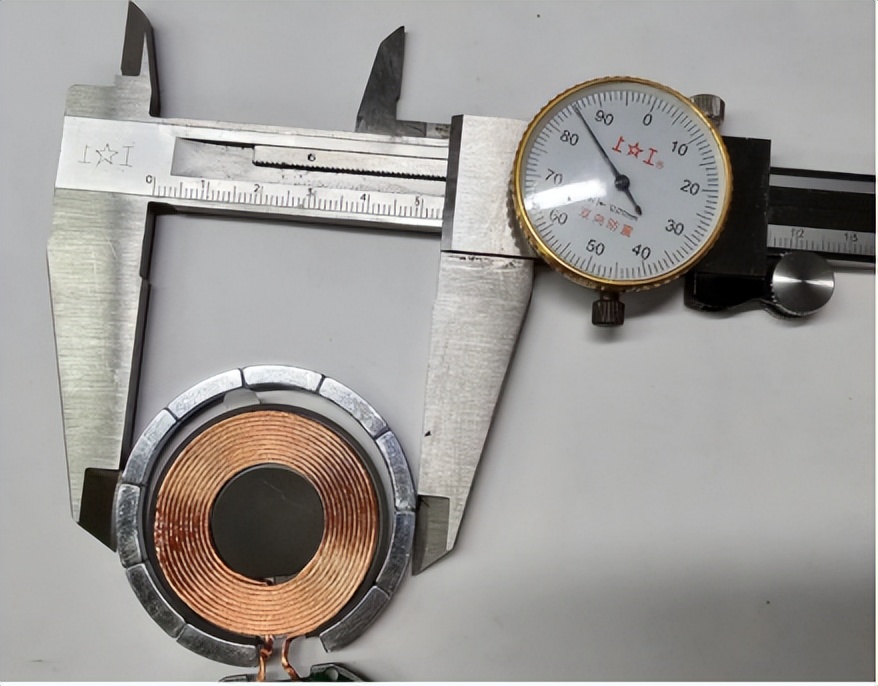

磁吸无线充电线圈磁圈直径为55mm。

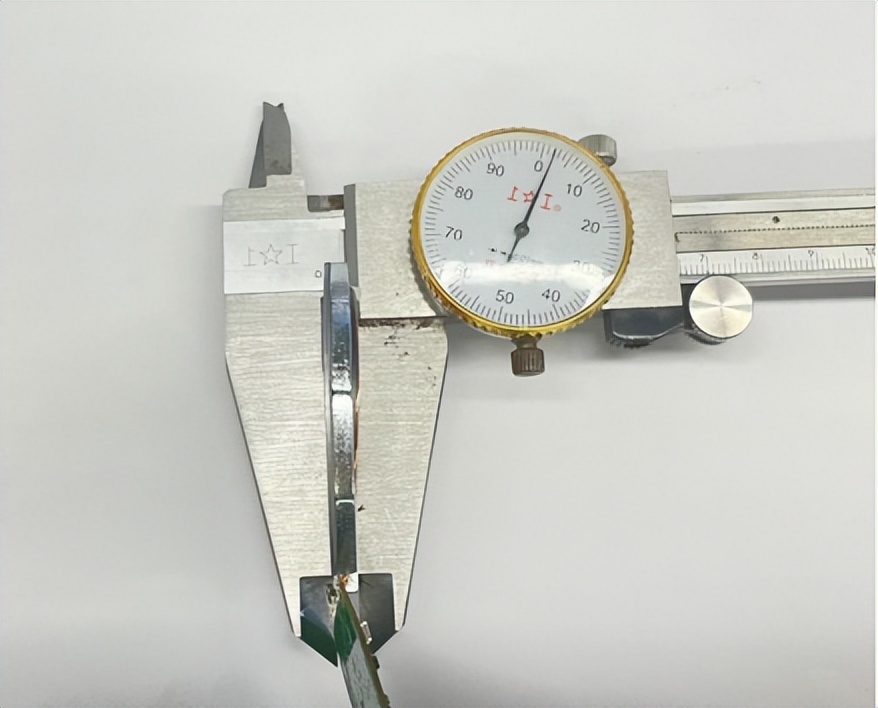

厚度为4.9mm。

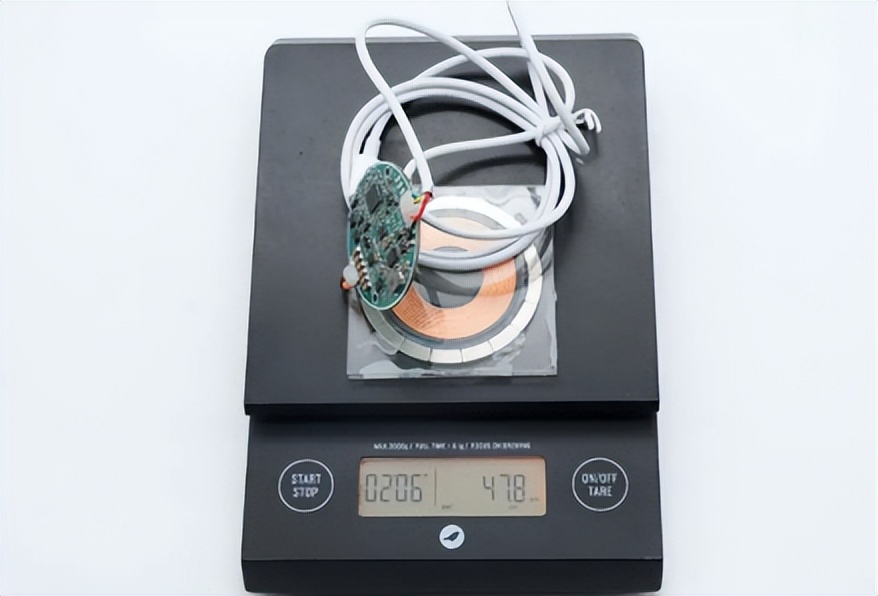

模组的整体重量约为48g。

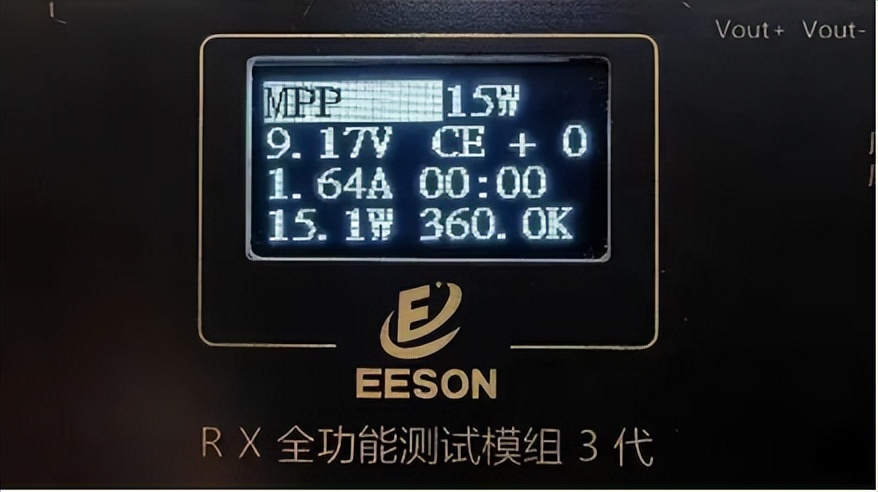

使用EESON RX全功能测试模组3代测试，结果显示15W功率和360kHz频率，MPP功能正常。

02中惠创智磁吸无线充电模组（型号ZC5815）功能解析

MPP无线充电模组PCBA正面一览，PCB正面焊接供电导线和无线充电线圈。

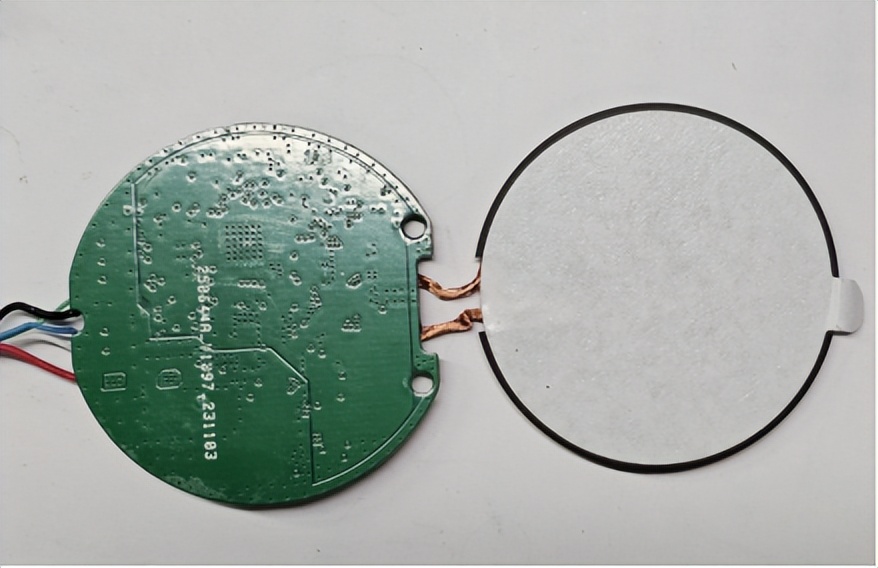

PCB为单面布局，背面没有焊接元件，便于组装成模块产品。

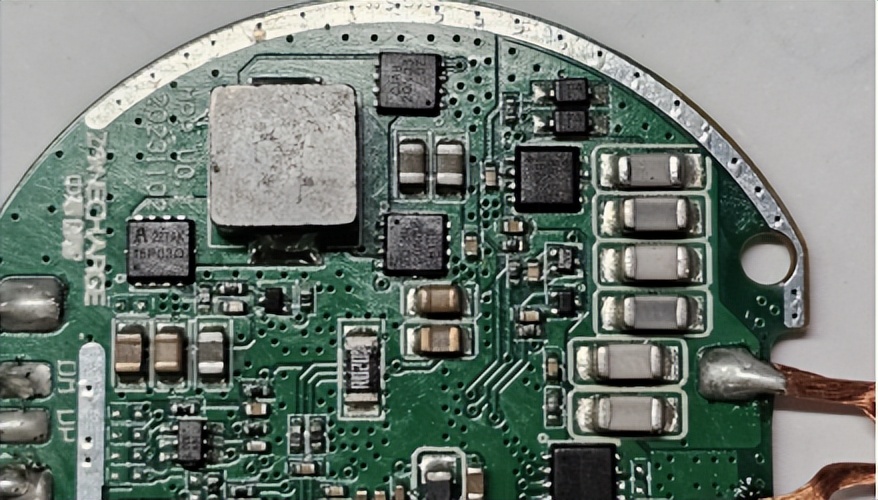

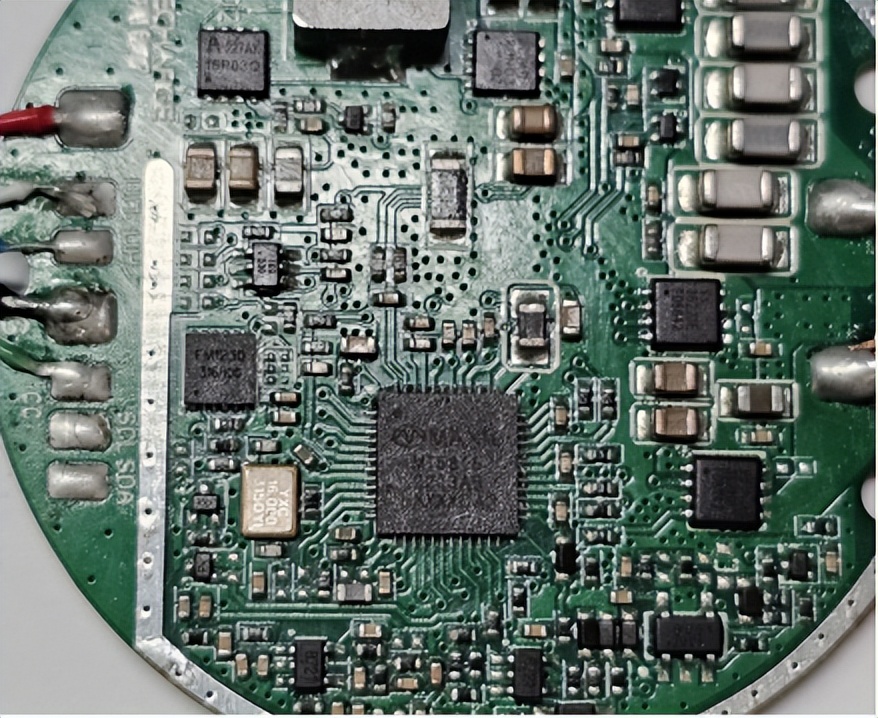

PCB正面一览：左侧为boost电路及加密IC，中间为无线充电主控，右边为谐振电容、切换MOS及无线充功率桥。

无线充电主控为中惠创智定制的美芯晟芯片MT5815，3.8V至30V宽输入电压范围符合WPC Qi 规范 V2.0标准，并支持专有协议嵌入式32位ARM M0®处理器，带有QEC-100 认证的 64KB e-Flash和4 KB SRAM,支持QC2.0/QC3.0、FCP/SCP和USB PD快充电源适配器.同时集成三对N-MOSFET驱动器，精确低侧电流感应功能用于 FOD 和电流模式解调，2个高性能 PWM 生成模块，每个模块具有 6通道 PWM 输出，均具有可编程死区时间控制集成 32kHz 振荡器集成用于待机功率监控和唤醒的看门狗支持8MHz ~ 24MHz XTAL内置 10 位 ADC，用于电压、电流和温度测量。

左侧丝印AP15P03Q 预留P_MOPS，作Boost电路使能控制。往右丝印4R7是一颗一体成型功率电感 ,在往右丝印20N03 两颗N_MOS ,配合MCU主控驱动作Boost电路。在往右丝印 6254一颗双N_MOS 主要作谐振电容切换。往下分别是 1206 谐振电容.

安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。

复旦微电子 FM123x 提供 SOP8、DFN12、DFN8、WLCSP8封装，满足不同系统应用。

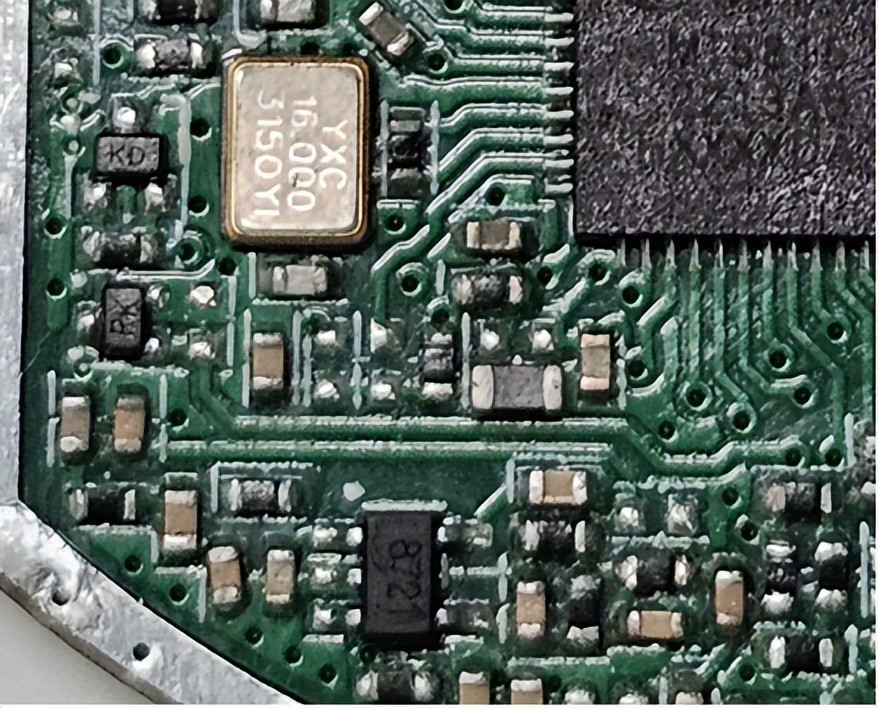

丝印YXC 16.000为主控芯片晶振，为主控MCU提供精准的时钟频率。

丝印8721一颗运算放大器用于解调电路信号处理

丝印8051 运算放大器用于解调电路信号处理

丝印3622DE 两颗型号相同双N_MOSFET无线充电开关管

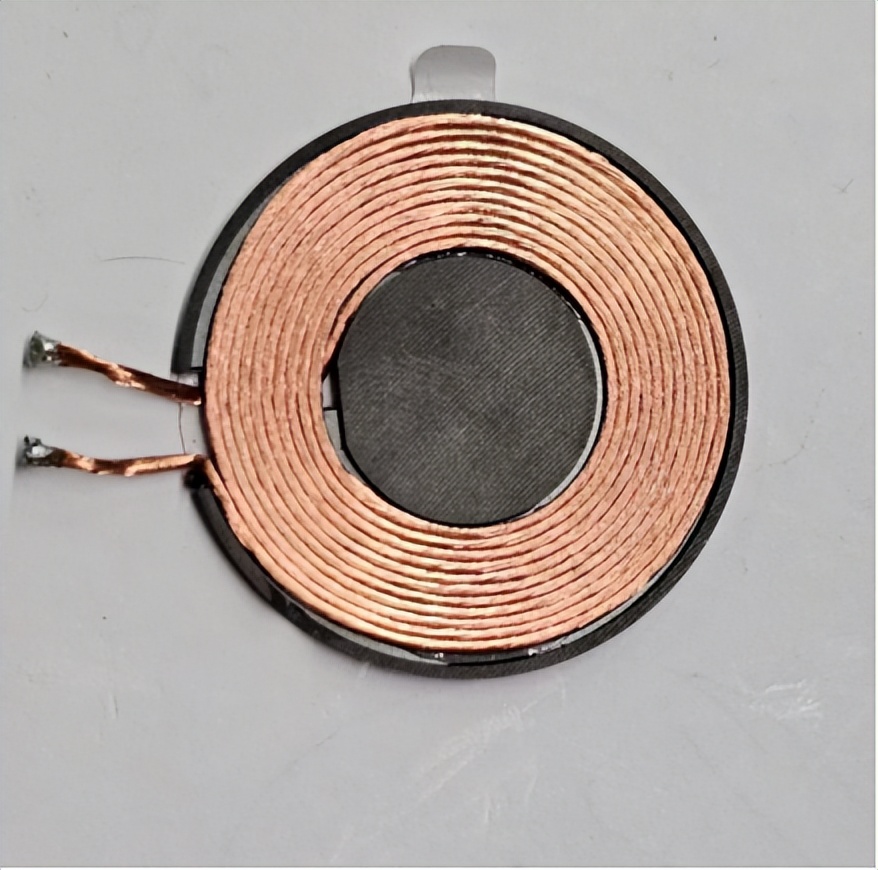

无线充电线圈采用罐型铁氧体

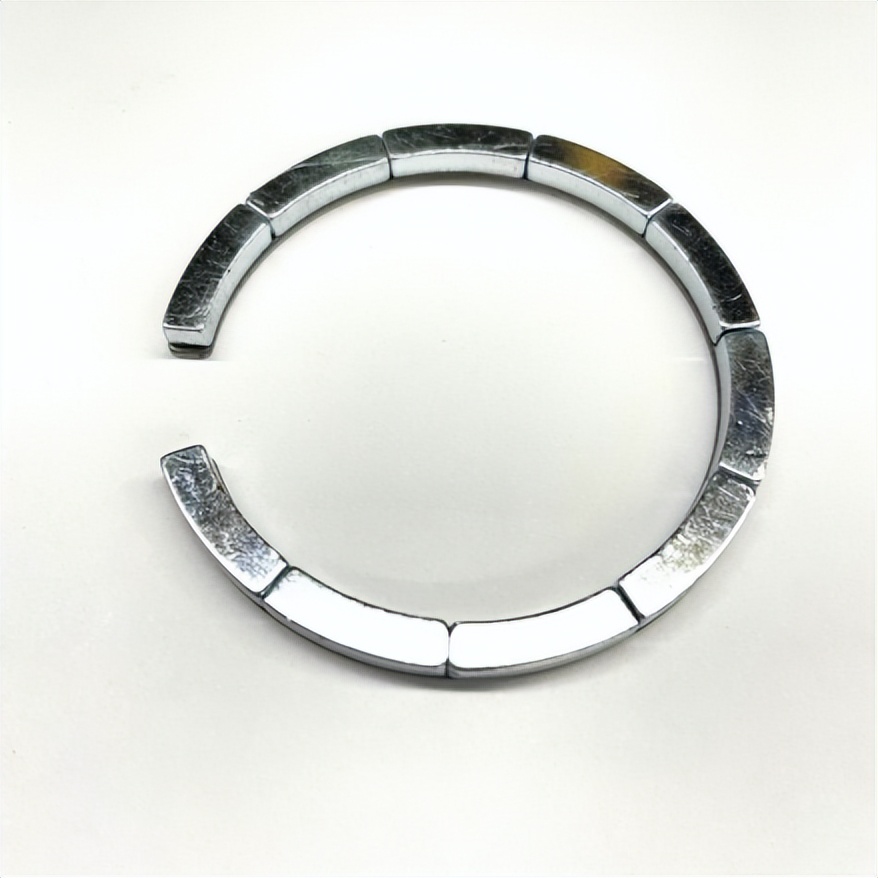

吸附磁铁特写

03总结

综合以上解析，中惠创智推出的这款Qi2.0 MPP标准磁吸无线充电模组ZC5815充分考虑和验证了电路解码能力、磁铁吸力、确保尺寸规格对苹果原装模组的可替代性、效率超过82%,主控芯片集成度和性能优秀，内部集成整合三路NMOS驱动，可扩展线圈功率桥驱动及boost驱动，无需外置无线充功率驱动器及boost IC，外围元件精简，在成本上有一定优势。加密芯片采用复旦微FM1230，满足Qi2.0的加密标准。两颗无线充电功率管来自威兆半导体，型号VS3622DE，双NMOS，耐压30V，导阻10mΩ，采用PDFN3333封装。PCB为单面布局，支持PD快充供电，模块化产品，简化无线充电器设计。

可以预见的是，Qi2.0将成为小功率无线充电的全球主流标准，使移动通讯设备和可穿戴设备无线充电更加便捷高效，中惠创智Qi2.0 MPP标准磁吸无线充电模组除无线充电器外，还可用于设计车载无线充电器、MagSafe磁吸充电宝的产品。模组目前的Qi2预备认证进度处于业界领先水平，可以率先帮助客户产品实现量产上市，把握市场先机，欢迎联系。
